L'échafaudage est une structure temporaire érigée pour soutenir les travailleurs et les matériaux pendant la construction, la réparation ou le nettoyage de bâtiments et autres grandes structures. Un aspect crucial des échafaudages est le système de verrouillage, qui garantit la stabilité et la sécurité de l’ensemble de la structure. Différents types de systèmes d'échafaudage utilisent divers mécanismes de verrouillage, chacun ayant ses propres avantages et applications. Cet article approfondira le fonctionnement de systèmes de verrouillage d'échafaudages , axés sur les systèmes populaires Cuplock et Ringlock, leurs composants, leurs avantages et leurs caractéristiques de sécurité.
Types de systèmes d'échafaudage
Les échafaudages modulaires peuvent être segmentés en système Cuplock, système Ringlock et système Kwickstage[1].
- Échafaudage Cuplock : Ce système est connu pour son mécanisme de verrouillage unique, sa facilité d'utilisation et sa robustesse[1].
- Échafaudage Ringlock : Considéré comme l'un des systèmes les plus sophistiqués, l'échafaudage Ringlock est conçu pour une installation et un démontage faciles avec un nombre minimal de composants[4].
- Échafaudage Kwikstage : Bien qu'il ne soit pas détaillé dans les résultats de recherche fournis, Kwikstage est un autre type de système d'échafaudage modulaire couramment utilisé dans l'industrie de la construction.
Système d'échafaudage Cuplock
Le système d'échafaudage Cuplock est un système modulaire caractérisé par un mécanisme de verrouillage unique qui relie quatre éléments horizontaux à un montant vertical en une seule action[1]. Ce système est largement utilisé en raison de sa simplicité, de sa rapidité de montage et de son adaptabilité à diverses applications[9].
Composants d'un système Cuplock :
- Normes (Verticales) : Tubes verticaux qui constituent le support principal de la structure de l'échafaudage.
- Ledgers (Horizontals) : Tubes horizontaux qui se connectent aux standards et fournissent un support à la plate-forme de travail.
- Traverses : tubes horizontaux plus courts qui s'étendent entre les longerons pour fournir un support supplémentaire à la plate-forme.
- Coupelles : Celles-ci sont situées à intervalles fixes sur les standards. Il y a deux coupelles : une coupelle inférieure fixe et une coupelle supérieure coulissante.
- Lames : Les extrémités des longerons et des traverses sont dotées de raccords en forme de lame qui se placent dans la coupelle inférieure.
- Garde-corps : Poteaux verticaux qui font office de barrière pour éviter les chutes.
- Base Jacks : Bases réglables pour niveler l'échafaudage sur un sol irrégulier.
- Barres de liaison : connectez les supports à chaque extrémité de la plate-forme[2].
Comment fonctionne le système Cuplock :
1. Montage : Les standards sont d'abord placés verticalement sur des vérins de base réglables pour assurer une base de niveau[2].
2. Connexion des longerons et des traverses : Les lames aux extrémités des longerons et des traverses sont insérées dans la coupelle inférieure fixe du standard[9].
3. Verrouillage : La coupelle supérieure est ensuite glissée vers le bas et tournée pour verrouiller les longerons et les traverses en place. Cela crée une connexion solide et sécurisée[1].
4. Installation de la plate-forme : Une fois les longerons et les traverses fixés, des planches ou des plates-formes sont placées dessus pour créer une surface de travail[2].
5. Contreventement : des renforts diagonaux peuvent être ajoutés pour augmenter la stabilité de l'échafaudage[9].
6. Ajout de hauteur : des normes supplémentaires sont ajoutées à celles existantes et le processus est répété pour atteindre la hauteur souhaitée[2].
Avantages des échafaudages Cuplock :
- Vitesse de montage : le mécanisme de verrouillage simple permet un assemblage rapide et facile, économisant du temps et des coûts de main d'œuvre[9].
- Flexibilité : le système peut être facilement adapté à différentes formes et tailles, ce qui le rend adapté à un large éventail d'applications[9].
- Résistance et stabilité : la conception robuste et le mécanisme de verrouillage sécurisé garantissent une plate-forme de travail stable et sûre[9].
- Sécurité : l'échafaudage Cuplock élimine les obstructions de contreventement diagonales courantes dans les échafaudages traditionnels, gardant les plates-formes de travail continues et plus sûres à naviguer[9].
Système d'échafaudage Ringlock
Le système Ringlock est un autre type d'échafaudage modulaire connu pour sa polyvalence, sa capacité de charge élevée et ses caractéristiques de sécurité[4]. Il est largement utilisé dans la construction, la maintenance et l’organisation d’événements.
Composants d'un système Ringlock :
- Standards (Verticaux) : Semblables au Cuplock, ce sont les supports verticaux de l'échafaudage.
- Ledgers (Horizontals) : membres horizontaux qui se connectent aux normes.
- Traverses : Fournit un support supplémentaire à la plateforme de travail.

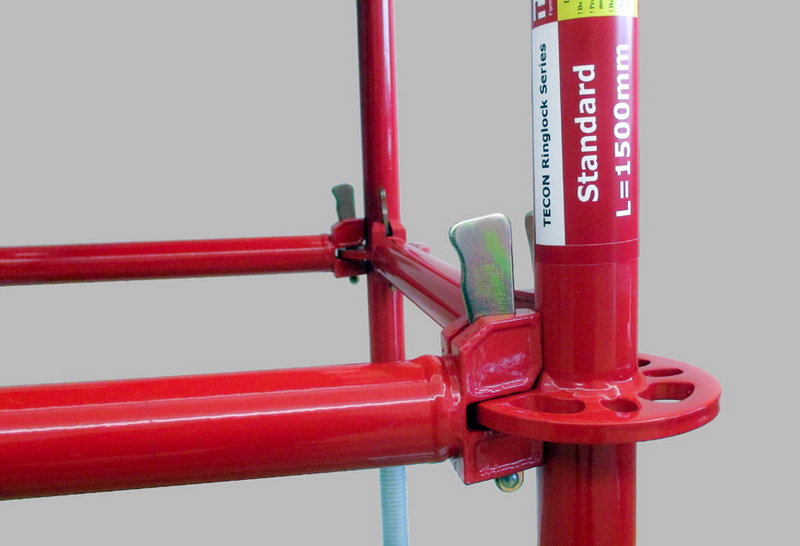

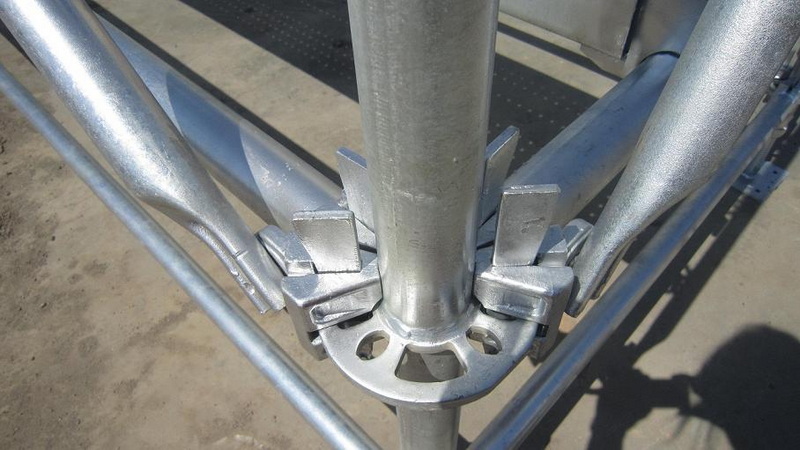

- Rosaces : Ce sont des plaques circulaires soudées aux montants à intervalles fixes. Ils ont plusieurs ouvertures (généralement huit) pour accueillir des longerons et des traverses à différents angles[4].
- Cales : Permettent de verrouiller les longerons et traverses dans la rosace[10].
- Garde-corps : Poteaux verticaux qui font office de barrière pour éviter les chutes[7].
- Base Jacks : bases réglables pour niveler l'échafaudage[2].
Comment fonctionne le système Ringlock :
1. Montage : Les standards sont placés verticalement et nivelés à l'aide de vérins à base réglables[2].
2. Connexion des longerons et des traverses : Les longerons et les traverses sont connectés aux rosaces des standards. Les extrémités des longerons et des traverses sont munies de goupilles cunéiformes qui s'insèrent dans les ouvertures de la rosace[10].
3. Verrouillage : Les cales sont martelées en place, fixant les longerons et les traverses au montant. La conception en rosace permet des connexions à plusieurs angles, offrant une plus grande flexibilité dans la conception des échafaudages[10].
4. Installation de la plate-forme : Des planches ou des plates-formes sont placées au-dessus des traverses pour créer une surface de travail[2].
5. Contreventement : des renforts diagonaux sont ajoutés pour une stabilité accrue[2].
6. Ajout de hauteur : des normes supplémentaires sont ajoutées et le processus est répété pour atteindre la hauteur souhaitée[2].
Avantages de l'échafaudage Ringlock :
- Polyvalence : La conception en rosace permet des connexions sous différents angles, ce qui la rend adaptable à des structures complexes[10].
- Capacité de charge élevée : les systèmes Ringlock sont conçus pour supporter des charges lourdes, ce qui les rend adaptés aux projets de construction exigeants[4].
- Sécurité : Les connexions sécurisées par cales et la disponibilité de garde-corps et de plinthes améliorent la sécurité des travailleurs[7].
- Vitesse de montage : bien qu'ils ne soient peut-être pas aussi rapides que Cuplock dans certaines situations, les systèmes Ringlock restent relativement rapides à assembler grâce au simple mécanisme de verrouillage par coin[7].
Caractéristiques de sécurité des systèmes de verrouillage d'échafaudage
La sécurité est primordiale dans les échafaudages, et les systèmes de verrouillage jouent un rôle essentiel pour garantir un environnement de travail sûr[7].
Caractéristiques de sécurité communes :
- Connexions sécurisées : les systèmes Cuplock et Ringlock utilisent des mécanismes de verrouillage robustes pour empêcher les déconnexions accidentelles[7].
- Garde-corps et plinthes : ce sont des composants essentiels qui assurent la protection contre les chutes sur toutes les plates-formes de travail et points d'accès[7].
- Contreventement : le contreventement diagonal et horizontal ajoute de la stabilité à la structure de l'échafaudage, empêchant ainsi le balancement et l'effondrement[2].
- Capacité de charge : les systèmes d'échafaudage sont conçus pour supporter des charges spécifiques. Il est crucial de respecter ces limites pour éviter les surcharges et les pannes potentielles[4].
- Inspections régulières : des inspections régulières de l'échafaudage et de ses systèmes de verrouillage sont nécessaires pour identifier et résoudre tout problème potentiel[2].
- Composants certifiés : l'utilisation de composants d'échafaudage standardisés et certifiés garantit la fiabilité et la sécurité[7].
Installation et démontage
Système Cuplock :
1. Placez les montants (poteaux verticaux) sur une surface plane et ajustez les vérins de base si nécessaire.
2. Insérez les lames du grand livre dans les coupelles inférieures des standards.
3. Faites glisser les coupelles supérieures vers le bas pour fixer les rebords, en vous assurant qu'ils sont bien verrouillés.
4. Ajoutez des traverses entre les longerons pour un support supplémentaire de la plateforme.
5. Installez des garde-corps et des plinthes pour plus de sécurité.
6. Utilisez des renforts diagonaux pour plus de stabilité.
7. Répétez les étapes pour ajouter d'autres niveaux, en vous assurant que chaque connexion est sécurisée.
8. Pour démonter, inversez le processus, en commençant par le niveau supérieur.
Système de verrouillage à anneau :
1. Positionnez les montants (poteaux verticaux) sur une base stable, en ajustant les vérins de base selon les besoins.
2. Insérez les extrémités des longerons dans les rosaces des montants.

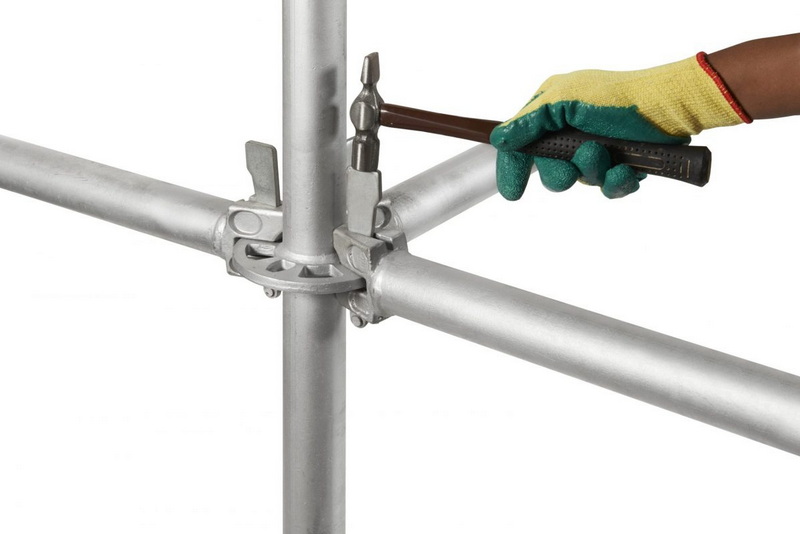

3. Enfoncez les cales dans les ouvertures des rosaces pour verrouiller les longerons en place.
4. Ajoutez des traverses pour le support de la plate-forme et fixez-les avec des cales.
5. Installez des garde-corps et des plinthes pour la protection contre les chutes.
6. Utilisez des renforts diagonaux pour une stabilité accrue.
7. Continuez à ajouter des niveaux en répétant le processus, en vous assurant que toutes les connexions sont verrouillées.
8. Pour démonter, retirez les cales et inversez le processus en commençant par le niveau supérieur.
Conclusion
Les systèmes de verrouillage des échafaudages sont essentiels pour garantir la sécurité et la stabilité des structures temporaires utilisées dans la construction et d’autres industries. Les systèmes Cuplock et Ringlock sont deux choix populaires, chacun offrant des avantages uniques en termes de facilité d'utilisation, de flexibilité et de capacité de charge. En comprenant les composants, les principes de fonctionnement et les caractéristiques de sécurité de ces systèmes, les professionnels de la construction peuvent créer des environnements de travail plus sûrs et plus efficaces. Des inspections régulières, une formation appropriée et le respect des consignes de sécurité sont essentiels pour prévenir les accidents et garantir le bien-être des travailleurs sur les échafaudages.
FAQ
1. Quelle est la principale différence entre les échafaudages Cuplock et Ringlock ?
La principale différence réside dans leurs mécanismes de verrouillage. Cuplock utilise un système de coupelles dans lequel les rebords horizontaux sont sécurisés en faisant glisser et en tournant une coupelle supérieure[1]. Ringlock, quant à lui, utilise des rosaces à ouvertures multiples et des goupilles en coin pour verrouiller les registres en place[10]. Ringlock offre plus de points de connexion et une plus grande flexibilité dans les réglages d'angle par rapport à Cuplock[10].
2. Quel système d'échafaudage est le plus facile à installer, Cuplock ou Ringlock ?
Cuplock est souvent considéré comme plus rapide à monter en raison de son mécanisme de verrouillage simple[9]. Ringlock, bien qu'encore relativement rapide, peut nécessiter un peu plus de temps en raison de la nécessité d'enfoncer les cales pour chaque connexion[7]. La facilité d'installation peut également dépendre de l'application spécifique et de l'expérience des travailleurs[9].
3. Les systèmes d’échafaudage Cuplock et Ringlock sont-ils sûrs ?
Oui, les systèmes Cuplock et Ringlock sont conçus dans un souci de sécurité[7]. Ils intègrent des fonctionnalités telles que des mécanismes de verrouillage sécurisés, des garde-corps, des plinthes et des renforts pour éviter les chutes et assurer la stabilité[7]. Des inspections régulières et le respect des consignes de sécurité sont essentiels pour maintenir un environnement de travail sûr[2].
4. Les systèmes d’échafaudage Cuplock et Ringlock peuvent-ils être utilisés pour tout type de projet de construction ?
Les deux systèmes sont polyvalents et peuvent être adaptés à divers projets de construction[9][4]. Cependant, Ringlock est souvent préféré pour les projets nécessitant une capacité portante plus élevée et des conceptions plus complexes en raison de sa plus grande flexibilité dans les connexions[4][10]. Cuplock convient aux projets où la rapidité de montage et la simplicité sont prioritaires[9].
5. À quelle fréquence les systèmes de verrouillage des échafaudages doivent-ils être inspectés ?
Les systèmes de verrouillage des échafaudages doivent être inspectés régulièrement, idéalement avant chaque quart de travail et après tout événement susceptible d'affecter leur intégrité, comme des intempéries ou un impact violent[2]. Les inspections doivent être effectuées par un personnel compétent capable d'identifier et de résoudre tout problème potentiel, tel que des composants endommagés ou des connexions desserrées[2].
