کیا سہاروں کے اختتام کے فریموں کو تمام فریم سسٹم کے ساتھ استعمال کیا جاسکتا ہے؟

مواد کا مینو

● سہاروں کے اختتام فریم کو سمجھنا

● سہاروں کی اقسام کے اختتام فریم اور فریم سسٹم کی اقسام

>> عام فریم سسٹم

● کیا سہاروں کے اختتام فریموں کو عالمی سطح پر ہم آہنگ کیا جاتا ہے؟

>> مطابقت کی حقیقت

>> صنعت کے معیار اور رہنما خطوط

● جب سہاروں کے اختتام فریم تبادلہ کے قابل ہیں؟

>> ایک ہی نظام یا صنعت کار کے اندر

>> صنعت کے معیاری نظاموں کے درمیان

● مطابقت کو متاثر کرنے والے تنقیدی عوامل

>> 1. ٹیوب قطر اور دیوار کی موٹائی

>> 2. جوڑے پنوں اور لاک پنوں کو

>> 3. کراس بریس منسلک

>> 4. فریم اونچائی اور چوڑائی

>> 5. کارخانہ دار کی سفارشات

● سہاروں کے اختتام کے فریموں کو استعمال کرنے کے لئے بہترین عمل

● اسمبلی اور سہاروں کے آخری فریموں کا محفوظ استعمال

● ایکسیس سیڑھی کے طور پر اینڈ فریم کا سہاروں

● بحث کو بڑھانا: ڈیجیٹل منصوبہ بندی ، استحکام ، اور لائف سائیکل مینجمنٹ

>> ڈیجیٹل منصوبہ بندی اور BIM انضمام

>> استحکام اور دوبارہ پریوست

>> تربیت اور حفاظت کی ثقافت

● انکفولڈنگ اینڈ فریم ڈیزائن میں بدعات اور رجحانات

● نتیجہ

● سوالات

>> 1. کیا مختلف مینوفیکچررز کے اختتامی فریموں کو ایک ساتھ استعمال کیا جاسکتا ہے؟

>> 2. کیا تمام سہاروں کے اختتام فریم سیڑھی کے طور پر استعمال کے ل suitable موزوں ہیں؟

>> 3. سیف وے ، واکو ، اور بل جیکس اینڈ فریموں کے مابین اہم اختلافات کیا ہیں؟

>> 4. میں کس طرح شناخت کرسکتا ہوں کہ میرے سہاروں کے اختتام کا فریم کس فریم سسٹم سے تعلق رکھتا ہے؟

>> 5. اختتامی فریموں کے ساتھ سہاروں کو جمع کرتے وقت محفوظ ترین پریکٹس کیا ہے؟

سہاروں کا اختتام فریم فریم سہاروں کے نظاموں میں ایک بنیادی عنصر ہے ، جو دونوں ساختی معاونت کے طور پر کام کرتا ہے اور ، اکثر ، کارکنوں کے لئے ایک رسائی نقطہ کے طور پر۔ چونکہ تعمیراتی منصوبے زیادہ پیچیدہ ہوتے جاتے ہیں اور ماڈیولریٹی تیزی سے اہم ہوتی جاتی ہے ، ایک اہم سوال پیدا ہوتا ہے: کیا سہاروں کے اختتام کے فریموں کو تمام فریم سسٹم میں تبادلہ طور پر استعمال کیا جاسکتا ہے؟ اس مضمون میں سہاروں کے اختتام کے فریموں کے آس پاس کی مطابقت ، معیارات اور بہترین طریقوں کی کھوج کی گئی ہے ، جس کی تائید تکنیکی بصیرت اور ایک جامع عمومی سوالنامہ ہے۔

سہاروں کے اختتام فریم کو سمجھنا

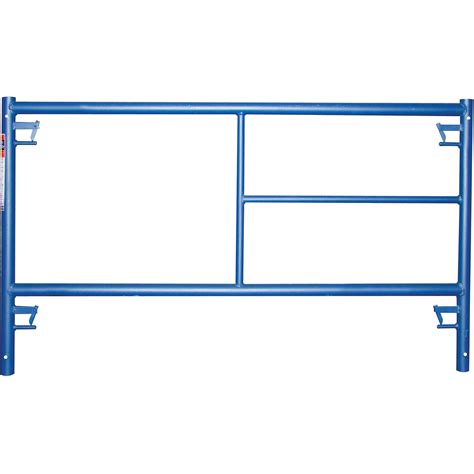

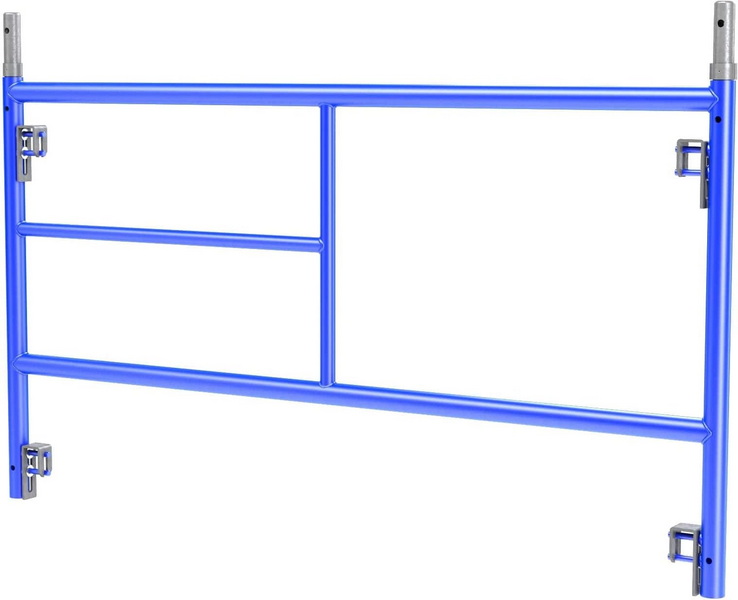

ایک سہاروں کا اختتام فریم ایک سہاروں کی خلیج کے آخر میں عمودی جزو ہوتا ہے۔ یہ سہاروں کے لئے ساختی فریم ورک دونوں فراہم کرتا ہے اور ، بہت سے ڈیزائنوں میں ، کارکنوں کے لئے مربوط سیڑھی تک رسائی فراہم کرتا ہے۔ اختتامی فریم مختلف شیلیوں میں آتے ہیں ، جن میں واک تھرو ، سیڑھی اور باکس فریم شامل ہیں ، اور مخصوص ایپلی کیشنز کے مطابق مختلف سائز ، ٹیوب قطر ، اور لاکنگ میکانزم میں تیار کیے جاتے ہیں۔

سہاروں کی اقسام کے اختتام فریم اور فریم سسٹم کی اقسام

عام فریم سسٹم

- سیف وے اسٹائل (بلیو): جنوبی اور جنوب مغربی امریکہ میں مقبول ، پیر کے مخصوص قطر اور پن ہول پلیسمنٹ کے ساتھ۔

- واکو اسٹائل (سرخ): جوڑے کے منفرد پن کے سائز اور کینڈی کین ڈراپ تالے کی خصوصیات ہیں۔

- بل جیکس اسٹائل (پیلا): مختلف پن مقامات اور فریم طول و عرض کے لئے جانا جاتا ہے۔

- یونیورسل/ماڈیولر فریم: وسیع تر مطابقت کے لئے ڈیزائن کیا گیا ، جو اکثر کرایے کے بیڑے اور بڑے منصوبوں میں استعمال ہوتا ہے۔

ہر سسٹم میں ٹیوب قطر ، پن کے مقامات ، اور منحنی خطوط کے تالے کے لئے اپنی اپنی خصوصیات ہیں ، جو سہاروں کے اختتام کے فریموں کے تبادلہ کو براہ راست متاثر کرتی ہیں۔

کیا سہاروں کے اختتام فریموں کو عالمی سطح پر ہم آہنگ کیا جاتا ہے؟

مطابقت کی حقیقت

نہیں ، سہاروں کے اختتام فریم تمام فریم سسٹم کے ساتھ عالمی طور پر مطابقت نہیں رکھتے ہیں۔ مطابقت کئی اہم عوامل پر منحصر ہے:

-ٹیوب قطر: یہاں تک کہ چھوٹے اختلافات (جیسے ، 1-7/16 'بمقابلہ 1-3/8 ') فریموں کو اسٹیکنگ یا محفوظ طریقے سے جوڑنے سے روک سکتے ہیں۔

- پن ہول کے مقامات: پن کے سوراخوں کی واقفیت اور وقفہ کاری اس بات پر اثر انداز ہوتی ہے کہ فریم اور جوڑے کے پنوں کو سیدھ میں کیسے کیا جاتا ہے۔

- لاکنگ میکانزم: ڈراپ تالے ، کینڈی کین کے تالے ، پلٹائیں تالے ، اور وی لاک سسٹم کے لحاظ سے مختلف ہیں۔

- بریس اسٹڈ اسپیسنگ: کراس بریس منسلک پوائنٹس مختلف ہوتے ہیں ، اس پر اثر انداز ہوتا ہے کہ کون سے منحنی خطوط وحدانی استعمال کی جاسکتی ہے۔

مناسب توثیق کے بغیر مختلف مینوفیکچررز یا فریم سسٹم کے اجزاء کو ملا دینا ساختی سالمیت اور حفاظت سے سمجھوتہ کرسکتا ہے۔

صنعت کے معیار اور رہنما خطوط

- او ایس ایچ اے (یو ایس) مختلف مینوفیکچررز کے اجزاء کو اختلاط کرنے کی اجازت دیتا ہے صرف اس صورت میں جب کوئی قابل شخص طے کرتا ہے کہ نتیجے میں اسکافولڈ ساختی طور پر مستحکم ہے۔

- ایس ایس ایف آئی اور ایس آئی اے اضافی رہنمائی فراہم کرتے ہیں ، لیکن کارخانہ دار کی سفارشات اور انجینئرنگ کے فیصلے کو ہمیشہ موخر کرتے ہیں۔

- آئی ایس او اور اے این ایس آئی/او ایس ایچ اے کی تعمیل: زیادہ تر معروف مینوفیکچررز ان معیارات کو پورا کرنے یا اس سے تجاوز کرنے کے لئے اپنے سہاروں کے آخری فریموں کو ڈیزائن کرتے ہیں ، لیکن اس سے کراس سسٹم کی مطابقت کی ضمانت نہیں ملتی ہے۔

جب سہاروں کے اختتام فریم تبادلہ کے قابل ہیں؟

ایک ہی نظام یا صنعت کار کے اندر

- مکمل مطابقت: اسی کارخانہ دار اور نظام کے اختتامی فریم ، منحنی خطوط وحدانی اور لوازمات کو مل کر کام کرنے کے لئے ڈیزائن کیا گیا ہے ، حفاظت اور اسمبلی میں آسانی کو یقینی بناتے ہوئے۔

- رنگین کوڈنگ اور نشانات: بہت سارے سپلائر رنگین کوڈ (جیسے ، سیف وے کے لئے نیلا ، WACO کے لئے سرخ) اور اسٹیمپڈ مارکنگز کا استعمال کرتے ہیں تاکہ صارفین کو مطابقت پذیر حصوں کی شناخت میں مدد ملے۔

صنعت کے معیاری نظاموں کے درمیان

کچھ مینوفیکچررز اپنے سہاروں کے آخری فریموں اور لوازمات کو ڈیزائن کرتے ہیں تاکہ دوسرے معروف برانڈز اور صنعت کے معیار کے نمونوں کے ساتھ ہم آہنگ ہوں۔ مثال کے طور پر ، ڈی ایس ایس بی سائز (ریڈ) لوازمات دوسرے معروف فریم سسٹم کے ساتھ مکمل طور پر مطابقت رکھتے ہیں ، اور اسکافولڈ مارٹ کے پیلے رنگ کے فریم زیادہ تر سسٹم کے ساتھ مطابقت رکھتے ہیں۔

- تبادلہ کرنے والے فریم: معروف سپلائرز کے ایلومینیم اور اسٹیل فریم دوسرے بڑے نمونوں کے ساتھ مطابقت پذیر ہوسکتے ہیں ، خاص طور پر معیاری سائز اور لاک وقفہ کاری کے لئے۔

- انتباہات: یہاں تک کہ بیان کردہ مطابقت کے باوجود ، اجزاء میں اختلاط سے پہلے ہمیشہ ٹیوب قطر ، پن کے مقامات ، اور لاک اقسام کی تصدیق کریں۔

مطابقت کو متاثر کرنے والے تنقیدی عوامل

1. ٹیوب قطر اور دیوار کی موٹائی

ٹیوب قطر یا دیوار کی موٹائی میں ایک مماثلت مناسب اسٹیکنگ اور سمجھوتہ بوجھ کی صلاحیت کو روک سکتی ہے۔

2. جوڑے پنوں اور لاک پنوں کو

مختلف سسٹم مختلف پن قطر ، لمبائی اور لاکنگ خصوصیات کا استعمال کرتے ہیں ، جو عمودی اسٹیکنگ اور استحکام کو متاثر کرتے ہیں۔

3. کراس بریس منسلک

وقفہ کاری اور منحنی خطوط کی قسم (ڈراپ لاک ، کینڈی کین ، پلٹائیں لاک) کو آخری فریم اور منحنی خطوط وحدانی کے درمیان ملاپ کرنا چاہئے۔

4. فریم اونچائی اور چوڑائی

فریم کے طول و عرض میں تغیرات ناہموار پلیٹ فارمز اور غیر محفوظ کام کے حالات کا باعث بن سکتے ہیں اگر غلط طریقے سے ملایا جائے۔

5. کارخانہ دار کی سفارشات

مطابقت کی تصدیق کے لئے ہمیشہ کارخانہ دار کے دستاویزات یا انجینئرنگ ڈیپارٹمنٹ سے مشورہ کریں - خاص طور پر اسکافولڈنگ اینڈ فریم جیسے اہم اجزاء کے لئے۔

سہاروں کے اختتام کے فریموں کو استعمال کرنے کے لئے بہترین عمل

- مماثل سسٹم کا استعمال کریں: جب بھی ممکن ہو ، اسی کارخانہ دار اور سسٹم سے اختتامی فریم اور لوازمات استعمال کریں۔

- قابل شخص کا معائنہ: اگر اختلاط ضروری ہے تو ، ایک قابل شخص کو ساختی سودگی کے لئے اسمبلی کا معائنہ کریں ، جیسا کہ او ایس ایچ اے کی ضرورت ہے۔

- لیبل اور منظم کریں: سائٹ پر حادثاتی اختلاط سے بچنے کے لئے سسٹم کے ذریعہ واضح طور پر فریم اور لوازمات لیبل لگائیں۔

- باقاعدہ معائنہ: استعمال سے پہلے نقصان ، پہننے اور مطابقت کے ل all تمام سہاروں کے اختتام کے فریموں کا معائنہ کریں۔

اسمبلی اور سہاروں کے آخری فریموں کا محفوظ استعمال

حفاظت اور کارکردگی کے لئے مناسب اسمبلی اہم ہے:

- سطح کی بنیاد: سطح ، مستحکم بیس پلیٹوں یا کیچڑ کے سیلوں پر فریم سیٹ کریں۔

- محفوظ بریکنگ: کارخانہ دار کی ہدایات کے مطابق کراس اور اخترن منحنی خطوط وحدانی منسلک کریں۔

- لاک پنوں: علیحدگی کو روکنے کے لئے جوڑے کے پنوں اور فریم ٹانگوں کے ذریعے لاک پن ڈالیں۔

- رسائی: اگر چڑھائی کے ذرائع کے طور پر استعمال کرتے ہوئے صرف سیڑھی تک رسائی کے ل designed تیار کردہ صرف اختتامی فریموں کا استعمال کریں۔

ایکسیس سیڑھی کے طور پر اینڈ فریم کا سہاروں

او ایس ایچ اے نے 'انٹیگرل پریفابیکیٹڈ اسکافولڈ ایکسیس ' فریم (بلٹ میں سیڑھی کی دوڑ) کو قابل قبول ذریعہ کے طور پر پہچان لیا ، بشرطیکہ وہ مخصوص ضروریات کو پورا کریں۔

- لمبائی کی لمبائی: کم از کم 8 انچ۔

- رنگ وقفہ کاری: 16 ¾ انچ سے زیادہ نہیں۔

- باقی پلیٹ فارم: ہر 35 فٹ عمودی اونچائی کی ضرورت ہے۔

- ڈیزائن: خاص طور پر سیڑھی کے رنگوں کے بطور استعمال کے ل designed تیار اور تعمیر کرنا چاہئے۔

تمام سہاروں کے اختتام فریموں کو چڑھنے کے لئے ڈیزائن نہیں کیا گیا ہے۔ ہمیشہ کارخانہ دار کے ساتھ تصدیق کریں۔

بحث کو بڑھانا: ڈیجیٹل منصوبہ بندی ، استحکام ، اور لائف سائیکل مینجمنٹ

ڈیجیٹل منصوبہ بندی اور BIM انضمام

جدید تعمیر تیزی سے ڈیجیٹل ٹولز اور بلڈنگ انفارمیشن ماڈلنگ (BIM) کو سہاروں کی ترتیب اور مطابقت کا انتظام کرنے کے لئے فائدہ اٹھاتا ہے:

- 3D تصور: BIM پروجیکٹ مینیجرز کو سہاروں کے نظام کو ماڈل بنانے کی اجازت دیتا ہے ، بشمول اسکافولڈنگ اینڈ فریم مطابقت ، اسمبلی سے پہلے۔

- تصادم کا پتہ لگانے: ڈیجیٹل منصوبہ بندی اختتامی فریموں اور سسٹم کے دیگر اجزاء کے مابین ممکنہ مماثلتوں کی نشاندہی کرتی ہے۔

- دستاویزات: ڈیجیٹل ریکارڈز اسٹریم لائن معائنہ ، بحالی ، اور ریگولیٹری تعمیل۔

استحکام اور دوبارہ پریوست

ساکھولڈنگ اینڈ فریموں کو پائیدار تعمیر کی حمایت کرتے ہوئے ، بار بار استعمال کے لئے ڈیزائن کیا گیا ہے:

- پائیدار مواد: جستی اور پاؤڈر لیپت ختم ہونے سے خدمت کی زندگی میں توسیع ہوتی ہے اور فضلہ کو کم کیا جاتا ہے۔

- موثر لاجسٹکس: متعدد منصوبوں میں ماڈیولر اینڈ فریم ٹرانسپورٹ ، اسٹور اور دوبارہ کام کرنا آسان ہیں۔

- لائف سائیکل مینجمنٹ: باقاعدگی سے معائنہ اور دیکھ بھال جاری حفاظت اور تعمیل کو یقینی بنائیں۔

تربیت اور حفاظت کی ثقافت

سہاروں کے آخری فریموں کے محفوظ استعمال کے لئے مناسب تربیت ضروری ہے:

- سرٹیفیکیشن پروگرام: انڈسٹری ایسوسی ایشن اور مینوفیکچر سسٹم کی شناخت ، اسمبلی اور معائنہ کی تربیت پیش کرتے ہیں۔

- سائٹ پر نگرانی: مجاز افراد اسمبلی کی نگرانی کرتے ہیں اور مطابقت کی جانچ کرتے ہیں۔

- سیفٹی آڈٹ: باقاعدہ آڈٹ بہترین طریقوں کو تقویت بخشتا ہے اور مطابقت کے مسائل کو جلدی سے پکڑتا ہے۔

انکفولڈنگ اینڈ فریم ڈیزائن میں بدعات اور رجحانات

- پاؤڈر کوٹنگ اور جستی: طویل خدمت کی زندگی کے لئے بہتر سنکنرن مزاحمت اور استحکام۔

- ماڈیولر لوازمات: بڑھتی ہوئی استرتا کے ل side سائیڈ بریکٹ ، محافظ اور سایڈست اڈے۔

- ڈیجیٹل پلاننگ: سہاروں کی ترتیب اور مطابقت کی جانچ پڑتال کے لئے BIM اور 3D ماڈلنگ ٹولز۔

- سمارٹ ٹیگنگ: انوینٹری مینجمنٹ اور لائف سائیکل سے باخبر رہنے کے لئے آریفآئڈی یا بارکوڈ سے باخبر رہنا۔

نتیجہ

سہاروں کا اختتام فریم محفوظ اور موثر فریم سہاروں کے نظام کا ایک اہم جزو ہے۔ اگرچہ کچھ اختتامی فریم متعدد نظاموں کے ساتھ مطابقت کے ل designed تیار کیے گئے ہیں ، لیکن ٹیوب قطر ، پن پلیسمنٹ ، لاک میکانزم ، اور کارخانہ دار کی وضاحتوں میں فرق کی وجہ سے یونیورسل انٹرچینجیبلٹی کو فرض نہیں کیا جاسکتا ہے۔ بہترین نتائج کے ل math ، مماثل نظام استعمال کریں یا اجزاء کو ملا دینے سے پہلے کسی قابل شخص اور کارخانہ دار سے مشورہ کریں۔ سائٹ پر حفاظت ، تعمیل اور واضح مواصلات کو ہمیشہ ترجیح دیں تاکہ یہ یقینی بنایا جاسکے کہ آپ کے سہاروں کے اختتام کے فریموں کو مقصد کے مطابق انجام دیا جائے۔

سوالات

1. کیا مختلف مینوفیکچررز کے اختتامی فریموں کو ایک ساتھ استعمال کیا جاسکتا ہے؟

عام طور پر ، صرف اس صورت میں جب کوئی قابل شخص ساختی استحکام اور مطابقت کی تصدیق کرے۔ ٹیوب قطر ، پن کے مقامات ، اور لاک میکانزم کا مقابلہ ہونا چاہئے۔ بصورت دیگر ، اختلاط غیر محفوظ ہوسکتا ہے۔

2. کیا تمام سہاروں کے اختتام فریم سیڑھی کے طور پر استعمال کے ل suitable موزوں ہیں؟

نمبر صرف اختتام فریموں کو خاص طور پر سیڑھی تک رسائی کے ل designed تیار اور تعمیر کیا گیا ہے ، جس میں تعمیری فاصلے اور لمبائی کے ساتھ ، چڑھنے کے لئے استعمال کیا جانا چاہئے۔

3. سیف وے ، واکو ، اور بل جیکس اینڈ فریموں کے مابین اہم اختلافات کیا ہیں؟

وہ ٹانگ قطر ، پن ہول پلیسمنٹ ، اور بریس لاک اسٹائل میں مختلف ہیں۔ ہر ایک عام طور پر صرف اپنے نظام کے ساتھ مطابقت رکھتا ہے ، حالانکہ کچھ لوازمات کراس کے مطابق ہیں۔

4. میں کس طرح شناخت کرسکتا ہوں کہ میرے سہاروں کے اختتام کا فریم کس فریم سسٹم سے تعلق رکھتا ہے؟

رنگین کوڈنگ ، کارخانہ دار کے نشانات ، اور ٹیوب قطر اور لاک اقسام کا موازنہ کریں۔ جب شک ہو تو ، سپلائر دستاویزات یا انجینئرنگ کی مدد سے مشورہ کریں۔

5. اختتامی فریموں کے ساتھ سہاروں کو جمع کرتے وقت محفوظ ترین پریکٹس کیا ہے؟

ایک ہی نظام اور کارخانہ دار کے تمام اجزاء استعمال کریں۔ اگر اختلاط ناگزیر ہے تو ، مطابقت اور ساختی حفاظت کے لئے ایک قابل شخص اسمبلی کا معائنہ کریں ، اور تمام او ایس ایچ اے اور کارخانہ دار کے رہنما خطوط پر عمل کریں۔
