Os andaimes são uma pedra angular da construção moderna, fornecendo plataformas temporárias e seguras para trabalhadores e materiais na altura. Entre os muitos padrões que regem os componentes de andaimes, o BS 1139 Tubo de andaimes padrão se destaca por suas especificações rigorosas e reconhecimento global.
Introdução
Quando a segurança, a confiabilidade e a compatibilidade são fundamentais, a escolha de questões de tubo de andaimes. O tubo de andaime padrão BS 1139 é amplamente utilizado no Reino Unido, países da Commonwealth e projetos internacionais por sua estrita adesão à qualidade e desempenho. Compreender o que torna os tubos BS 1139 exclusivos ajuda os gerentes de projeto, engenheiros e contratados a garantir a conformidade e a segurança no local.
O que é um tubo de andaime padrão BS 1139?
O padrão BS 1139 é um padrão britânico que especifica os requisitos para tubos de andaimes, acessórios e acopladores usados em aplicações industriais e de construção. Ele cobre não apenas os próprios tubos, mas também os acessórios associados, garantindo uma abordagem holística para a segurança e a compatibilidade de andaimes.
Pontos -chave:
- Publicado pela British Standards Institution (BSI)
- Aplica-se a tubos de aço (geralmente galvanizados a quente para resistência à corrosão)
- abrange dimensões, propriedades do material, resistência mecânica e requisitos de teste
- Inclui acopladores, acessórios e placas associados para um sistema completo de andaimes
Principais especificações dos tubos BS 1139

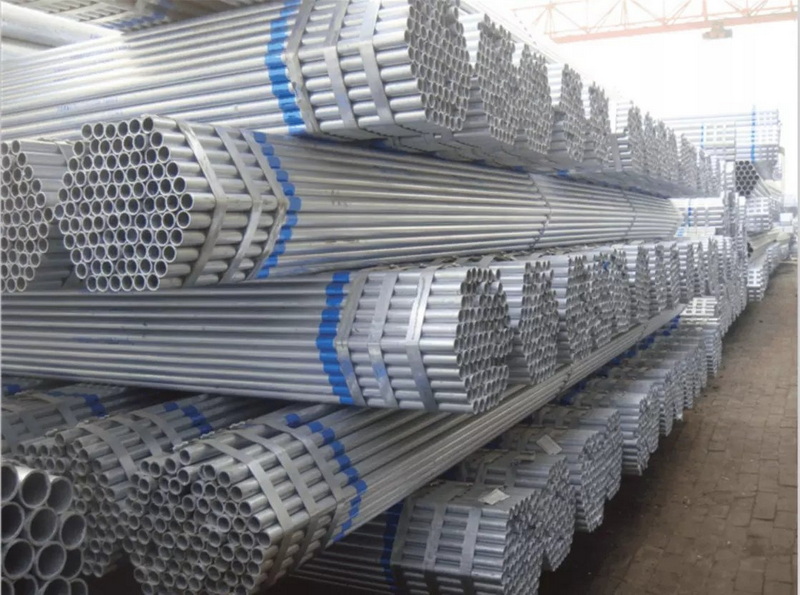

1. Dimensões e tolerâncias
- diâmetro externo: 48,3 mm (± 0,5 mm), incluindo revestimento
- Espessura da parede: 3,2 mm, 3,6 mm, 3,8 mm ou 4,0 mm (mínimo 4,0 mm para algumas aplicações)
- Comprimento: comumente fornecido em 6,4 m (21 pés), mas outros comprimentos (por exemplo, 0,3m a 6m) estão disponíveis
- Segurança: o desvio de reto não deve exceder 3 mm por metro, e a deflexão total não deve exceder 0,002 vezes o comprimento do tubo
2. Tratamento de material e superfície
- Material: aço, tipicamente graus de aço de aço leve ou de maior resistência, como Q235, S235 ou Q345
- Superfície: Galvanizado de mergulho quente é preferido para resistência à corrosão, mas existem tubos pretos (não tratados) e pintados
- Resistência à corrosão: os tubos galvanizados são padrão para uso a longo prazo e ao ar livre
3. Propriedades mecânicas
- Resistência à tração: deve atender ou exceder os valores especificados para garantir a capacidade de suporte de carga
- Alongamento e dureza: definido para evitar falhas quebradiças e garantir a ductilidade
- Teste: os tubos sofrem testes rigorosos para resistência, alongamento e eficácia do revestimento
4. Marca e rastreabilidade
- Cada tubo deve ser marcado com o nome do fabricante, data de produção e referência padrão (por exemplo, 'BS 1139 ')
Como os tubos BS 1139 diferem de outros tubos de andaimes
1. Escopo e cobertura
| Recurso |
BS 1139 Tubo de andaime padrão |
outros tubos de andaime (por exemplo, EN 39, padrões locais) |
| Tipo padrão |
British Standard (BS) |
Europeu (EN), nacional ou específico do fabricante |
| Escopo |
Tubos, acopladores, acessórios e pranchas |
Muitas vezes apenas tubos (por exemplo, en 39), às vezes acessórios |
| Compatibilidade do sistema |
Garante compatibilidade do sistema completo |
Pode não ter requisitos em todo o sistema |
| Uso internacional |
Reino Unido, Commonwealth, Oriente Médio, Ásia, África |
EN 39: UE, alguns globais; Outros: regional |
2. Requisitos dimensionais e de material
- Diâmetro e espessura da parede: os tubos BS 1139 têm um diâmetro externo fixo de 48,3 mm e uma variedade de espessuras de parede (até 4,0 mm), alinhando -se com as melhores práticas internacionais, mas com tolerâncias estritas.
- Qualidade do material: requer aço com propriedades mecânicas específicas, garantindo alta capacidade e segurança de carga.
- Tratamento da superfície: a galvanização a quente é padrão para a resistência à corrosão; Tubos mais antigos ou mais baratos podem ser pintados ou não tratados.
3. Desempenho mecânico e estrutural
- Força e durabilidade: os tubos BS 1139 são testados quanto à dureza, resistência à tração e alongamento, garantindo que eles possam suportar cargas pesadas de construção e tensões dinâmicas.
- Separação e tolerâncias: controles apertados sobre a direita e a ovalidade impedem o desalinhamento e garantem conexões seguras.
- Compatibilidade: projetado para uso com acopladores e acessórios compatíveis com BS 1139, reduzindo o risco de conjuntos incompatíveis ou inseguros.
4. Conformidade regulatória e de segurança
- Reconhecimento global: BS 1139 é amplamente aceito em projetos internacionais, especialmente nos setores de petróleo e gás, petroquímico e infraestrutura.
- Teste e certificação: inclui requisitos para testes, certificação e rastreabilidade de terceiros, melhorando a segurança e a responsabilidade do local.
5. Comparação com EN 39 e outros padrões
| Aspecto |
BS 1139 Tubo de andaime padrão |
EN 39 Tubos |
outros tubos (por exemplo, local) |
| Escopo |
Tubos, acessórios, acopladores |
Apenas tubos |
Varia |
| Espessura da parede |
3,2–4,0 mm (geralmente 4,0 mm min) |
3,2 mm ou 4,0 mm |
Varia |
| Grau de material |
Aço macio ou superior |
S235/S355 |
Varia |
| Tratamento de superfície |
Galvanizado, pintado, preto galvanizado, pintado, preto |
DIP a quente galvanizado |
Pode não ser tratado |
| Teste mecânico |
Sim (tração, alongamento, etc.) |
Sim |
Nem sempre |
| Marcação |
Obrigatório |
Obrigatório |
Nem sempre |
| Uso internacional |
Reino Unido, Commonwealth, Global |
UE, global |
Regional |
Aplicações e vantagens dos tubos BS 1139
1. Projetos de construção e industrial
-Utilizado em sistemas de andaimes de tubo e ajuste para construção, manutenção e acesso industrial.
- Preferido para projetos que requerem conformidade estrita, como petróleo e gás, infraestrutura e arranha-céus.
2. Segurança e confiabilidade
- Garante alta integridade estrutural, reduzindo o risco de colapso ou falha.
- Compatível com uma ampla gama de acopladores, placas e acessórios compatíveis com BS 1139 para segurança completa do sistema.
3. durabilidade e longevidade
- A galvanização a quente oferece excelente resistência à corrosão, estendendo a vida útil do serviço, mesmo em ambientes severos.
- Controle e rastreabilidade rigorosos da qualidade minimizam o risco de defeitos.
4. Aceitação internacional
- Reconhecido pelos principais contratados e órgãos regulatórios em todo o mundo, facilitando projetos transfronteiriços e colaborações multinacionais.
5. Adaptabilidade e integração do sistema
- O tubo de andaime padrão BS 1139 foi projetado para integrar-se perfeitamente a outros componentes do sistema, como acopladores de ângulo reto, acopladores giratórios e placas de andaimes, todos fabricados com o mesmo padrão. Isso garante que todo o sistema de andaimes, não apenas os tubos, atenda aos critérios de alta segurança e desempenho.
6. Eficiência ambiental e econômica
- Devido à sua durabilidade e resistência à corrosão, os tubos BS 1139 requerem substituição menos frequente, reduzindo os custos a longo prazo e o impacto ambiental.
Garantia de qualidade, teste e marcação
1. Teste de fábrica e terceiros
- Os fabricantes realizam testes de qualidade interna (por exemplo, teste de matéria -prima de bobina de aço, teste de tubo acabado).
-A certificação de terceiros garante a conformidade com os padrões BS 1139 e específicos do setor (por exemplo, setor de petróleo e gás).
2. Marca e rastreabilidade
- Cada tubo é marcado com o nome do fabricante, data de produção e 'BS 1139 ' padrão para facilitar a identificação e a rastreabilidade no local.
3. Inspeção e manutenção
- É necessária inspeção regular para deformação, corrosão ou desgaste para manter a segurança e a conformidade.
- Qualquer tubo que mostre sinais de desgaste excessivo, ferrugem ou deformação deve ser removido do serviço e substituído.
BS 1139 Tubo de andaime padrão na construção moderna
A indústria da construção global está cada vez mais priorizando a segurança, a qualidade e a sustentabilidade. O tubo de andaimes padrão BS 1139 se alinha perfeitamente com essas tendências:
1. Projetos internacionais e equipes multinacionais
- Os tubos BS 1139 são frequentemente especificados em contratos internacionais, especialmente para projetos que envolvem várias partes interessadas de diferentes países. Sua aceitação universal simplifica as compras e garante que todas as partes sigam um benchmark de segurança reconhecido.
2. Construção urbana e alta
- Em ambientes urbanos densos e edifícios altos, a confiabilidade e as tolerâncias estritas dos tubos BS 1139 ajudam a prevenir acidentes e garantir que os andaimes permaneçam estáveis sob cargas pesadas e condições desafiadoras.
3. Instalações industriais e petroquímicas
- Esses setores exigem os mais altos padrões de segurança devido à natureza perigosa do trabalho. Os andaimes compatíveis com BS 1139 geralmente são um requisito contratual para o trabalho de acesso e manutenção em refinarias, plantas químicas e usinas.
4. Renovação e restauração
- A adaptabilidade e a precisão dos tubos BS 1139 os tornam ideais para projetos complexos de renovação, especialmente onde os andaimes devem estar em conformidade com estruturas irregulares ou históricas.
Considerações ambientais e econômicas
1. Sustentabilidade
- O processo de galvanização a quente usado para a maioria dos tubos de andaimes padrão BS 1139 estende sua vida útil, reduzindo a necessidade de substituição frequente e minimizando o desperdício.
- O aço é altamente reciclável e muitos tubos BS 1139 são feitos de materiais reciclados, apoiando iniciativas de economia circular na construção.
2. Eficiência de custo
-Embora os tubos BS 1139 possam ter um custo inicial mais alto em comparação com tubos não padrão ou produzidos localmente, sua durabilidade, segurança e menores necessidades de manutenção resultam em economias significativas a longo prazo.
- O reconhecimento global do tubo de andaime padrão BS 1139 também significa melhor valor de revenda e fornecimento mais fácil para projetos futuros.
Conclusão
O tubo de andaime padrão BS 1139 é distinguido por seus requisitos estritas de dimensões, material e desempenho, garantindo segurança, compatibilidade e durabilidade em exigentes ambientes de construção. Ao contrário de muitos outros tubos de andaimes, os tubos BS 1139 fazem parte de um sistema holístico que inclui acessórios e placas, todos testados e certificados para integridade estrutural. Seu reconhecimento global, especialmente em projetos multinacionais e de alto risco, os torna uma escolha preferida para contratados e engenheiros comprometidos com a segurança e a confiabilidade. Ao selecionar componentes de andaimes, a escolha dos tubos compatíveis com BS 1139 garante não apenas a conformidade regulatória, mas também a paz de espírito no local.
Perguntas frequentes
1. Qual é o tamanho padrão de um tubo de andaimes BS 1139?
Os tubos de andaimes padrão BS 1139 têm um diâmetro externo de 48,3 mm (± 0,5 mm) e espessuras de parede tipicamente variando de 3,2 mm a 4,0 mm.
2. Os tubos BS 1139 são sempre galvanizados?
Enquanto a galvanização a quente é comum para a resistência à corrosão, os tubos BS 1139 também podem ser pintados ou fornecidos em preto (não tratado). Os tubos galvanizados são preferidos para uso ao ar livre e a longo prazo.
3. Como o BS 1139 difere do EN 39?
O BS 1139 cobre não apenas os tubos, mas também os acopladores, acessórios e placas, garantindo a compatibilidade completa do sistema. O EN 39 se concentra principalmente nas especificações do tubo. O BS 1139 é amplamente utilizado no Reino Unido e internacionalmente, enquanto o EN 39 é dominante na UE.
4. Que tipo de projetos exigem tubos de andaimes padrão BS 1139?
Os tubos BS 1139 são necessários para projetos que precisam de uma estrita conformidade de segurança, como petróleo e gás, infraestrutura, arranha-céus e canteiros de obras multinacionais.
5. Como os tubos BS 1139 são testados e certificados?
Os tubos passam por testes de fábrica e terceiros para propriedades mecânicas, espessura da parede e eficácia do revestimento. Cada tubo é marcado para rastreabilidade e conformidade com o padrão BS 1139.
