Os sistemas de andaimes do acoplador de tubo , também conhecidos como tubos e braçadeiras ou tubos e andaimes do acoplador, estão entre as soluções de andaimes mais robustas e flexíveis usadas em todo o mundo. A força e a segurança desses sistemas dependem amplamente da integridade das conexões do acoplador do tubo, que se juntam a tubos de aço para formar uma estrutura estável capaz de suportar cargas pesadas e várias plataformas de trabalho.
Entendendo os sistemas de andaimes do acoplador de tubo

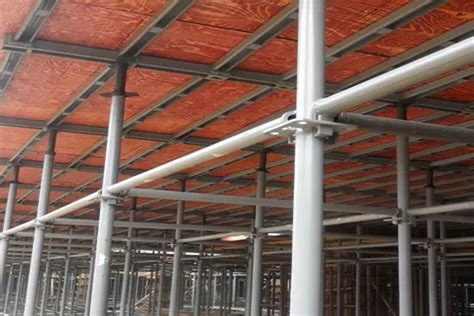

Os sistemas de andaimes do acoplador de tubo consistem em tubos de aço conectados por acopladores (também chamados grampos) que prendem os tubos em vários ângulos. Esse sistema modular permite a criação de andaimes em quase qualquer forma ou tamanho, tornando -o ideal para estruturas complexas ou irregulares.
Componentes -chave
- Tubos de aço: tipicamente tubos de aço galvanizados com um diâmetro de 48,3 mm e espessura da parede variando de 3,2 mm a 4 mm.

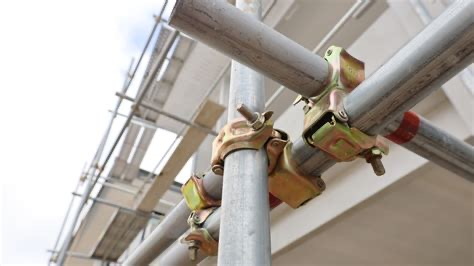

- Coupladores: os conectores essenciais que juntam tubos. Existem vários tipos:
- Coupladores de ângulo reto: conecte os tubos a 90 graus, formando o quadro do andaime.
- Coupladores giratórios: conecte os tubos em qualquer ângulo, usado para o suporte diagonal.
-Coupladores de manga: junte dois tubos de ponta a ponta para estender o comprimento.
- Coupladores de retenção da placa: placas seguras de andaimes no lugar.
- Acopladores da placa de base: estabilize o andaime em sua base.
Como funcionam as conexões do acoplador de tubo
Os acopladores confiam no atrito entre o grampo e a superfície do tubo para transferir cargas. Quando apertados corretamente, eles criam uma articulação rígida que resiste às forças de dobra, torção e cisalhamento. Os parafusos e porcas usados nos acopladores são tipicamente apertados a um torque de cerca de 45 pés-lbs para garantir uma aderência máxima sem danificar os tubos.
Características de força das conexões do acoplador de tubos
Capacidade de carga de carga
Os sistemas de andaimes do acoplador de tubo são projetados para suportar cargas verticais e laterais substanciais. De acordo com a OSHA e os padrões internacionais, esses sistemas podem transportar com segurança materiais de construção pesados, equipamentos e vários trabalhadores em várias plataformas.
- Cargas verticais: os tubos de aço e os acopladores podem suportar cargas de até 75 libras por pé quadrado ou mais, dependendo do design do andaime.
- Cargas laterais: acopladores giratórios e órtese diagonal resistem às forças eólicas e pesos desequilibrados, impedindo o balanço e o colapso.
- Múltiplas plataformas: o sistema suporta o uso simultâneo de várias plataformas de trabalho em diferentes alturas, aumentando a eficiência sem comprometer a segurança.
Fatores que influenciam a força da conexão
Fator |
Descrição |
Impacto na força |
Qualidade do acoplador |
Feito de aço carbono forjado de queda com revestimentos resistentes à corrosão |
Garante a durabilidade e a força de fixação consistente |
Torque de aperto adequado |
Parafusos apertados com torque recomendado pelo fabricante (aproximadamente 45 pés-lbs) |
Maximiza o atrito e a rigidez articular |
Condição do tubo |
Tubos livres de amolgadelas, ferrugem ou deformação |
Mantém a capacidade total de suporte de carga |
Tipo de acoplador correto |
Usando acopladores de ângulo reto, giro ou manga conforme apropriado |
Garante que as articulações resistam às forças pretendidas |
Técnica de montagem |
Pessoal competente seguindo as melhores práticas |
Impede o afrouxamento e as fraquezas estruturais |
Evidência experimental
Os testes de pesquisa e campo confirmam que as conexões de acoplador de tubo montadas adequadamente exibem excelente resistência mecânica, comparável ou superior a muitos sistemas de andaimes modulares. A transferência de carga baseada em atrito combinada com os materiais de aço robustos resulta em uma estrutura de andaime altamente confiável.
Aspectos de segurança dos sistemas de andaimes do acoplador de tubos
Conformidade com os padrões
Os sistemas de andaimes do acoplador de tubo devem cumprir os padrões OSHA, ANSI, BS 1139 e EN 12811. Esses regulamentos especificam a qualidade do material, procedimentos de montagem, limites de carga e recursos de segurança, como corrimãos e pés.
Inspeção e manutenção
A inspeção regular é fundamental para a segurança do andaime. Uma pessoa competente deve inspecionar os acopladores e tubos antes de cada uso, verificando:
- parafusos soltos ou ausentes
- Corrosão ou danos a acopladores ou tubos
- Alinhamento e aperto adequados das conexões
- Qualquer deformação ou desgaste que possa reduzir a força
Assembléia por pessoal treinado
Devido à flexibilidade e complexidade do sistema, o andaime do acoplador de tubos deve ser erguido, alterado e desmontado apenas por trabalhadores treinados e competentes. O treinamento adequado garante que os acopladores sejam selecionados e apertados corretamente, e o andaime geral é estável.
Medidas de proteção
- Guarda e prazos: impedem quedas e queda de objetos.
- Placas de base e placas únicas: distribua a carga e forneça pés estáveis.
- Sistemas de parada de outono: arreios e colhedores para proteção do trabalhador na altura.
Vantagens dos sistemas de andaimes do acoplador de tubos
- Versatilidade: pode ser configurado para se ajustar a qualquer forma ou altura.
- Força: suporta cargas pesadas e várias plataformas.
- Durabilidade: aço galvanizado e acopladores de alta qualidade resistem à corrosão e desgaste.
- Personalizabilidade: as conexões ajustáveis permitem que o andaimes se adapte a estruturas complexas.
- Reutilização: os componentes podem ser desmontados e reutilizados em diferentes projetos.
- Segurança: atende ou excede os padrões internacionais de segurança quando montados adequadamente.
Desafios e soluções comuns em conexões de acoplador de tubos
Desafio |
Solução |
Acopladores soltos ou com pouco apertado |
Use uma chave de torque calibrada para apertar corretamente |
Corrosão enfraquecendo grampos |
Use acopladores galvanizados ou revestidos; Substitua as peças danificadas |
Tipo de acoplador incorreto usado |
Selecione o acoplador com base no ângulo de conexão e carregue |
Deformação ou dano de tubo |
Inspecione e substitua os tubos danificados antes da montagem |
Assembléia inexperiente |
Forneça treinamento e supervisão para eretores de andaimes |
Conclusão
As conexões do acoplador de tubos são a espinha dorsal dos sistemas de andaimes do acoplador de tubo, fornecendo a força e a flexibilidade necessárias para estruturas de andaimes seguras, duráveis e adaptáveis. Quando fabricados a partir de materiais de alta qualidade e montados por pessoal treinado após padrões estritos de segurança, essas conexões podem suportar cargas pesadas, resistir às forças laterais e acomodar configurações complexas. A inspeção e manutenção regulares garantem que os sistemas de andaimes do acoplador de tubos permaneçam confiáveis ao longo de seu uso, tornando -os uma escolha confiável para projetos de construção, industrial e manutenção em todo o mundo.
Perguntas frequentes
1. Quão fortes são as conexões do acoplador do tubo em comparação com outros sistemas de andaimes?
As conexões do acoplador de tubos estão entre as juntas de andaimes mais fortes, capazes de suportar cargas pesadas e várias plataformas. Seus pinças baseadas em atrito e materiais de aço robustos fornecem resistência e flexibilidade superiores em comparação com muitos sistemas modulares.
2. Que tipos de acopladores são usados em sistemas de andaimes do acoplador de tubo?
Os acopladores comuns incluem acopladores de ângulo direito (conexões de 90 graus), acopladores giratórios (ângulos variáveis), acopladores de manga (união de tubo de ponta a ponta), acopladores de retenção de placas e acopladores de placas de base.
3. Qual a importância do torque de aperto nos parafusos do acoplador?
O torque de aperto adequado (cerca de 45 pés-lbs) é fundamental para garantir o máximo atrito e rigidez articular. Os acopladores pouco apertados podem afrouxar, reduzindo a estabilidade e a segurança do andaime.
4. Os andaimes do acoplador do tubo podem ser usados em estruturas irregulares ou complexas?
Sim, a flexibilidade das conexões do acoplador permite que os andaimes sejam personalizados para se ajustarem a formas irregulares e recursos arquitetônicos complexos.
5. Com que frequência o andaimes do acoplador de tubo deve ser inspecionado?
Uma pessoa competente deve inspecionar o andaime antes de cada uso, com inspeções mais detalhadas mensalmente e após quaisquer modificações ou eventos climáticos graves.
