Turnurile de schele sunt esențiale pentru lucrări sigure și eficiente la înălțimea proiectelor de construcții, întreținere și renovare. Asamblarea adecvată este esențială pentru a asigura stabilitatea, siguranța lucrătorilor și conformitatea cu reglementările. Acest ghid cuprinzător oferă instrucțiuni pas cu pas și sfaturi pentru experți pentru a vă ajuta să asamblați un Turnul schelei corect. Indiferent dacă sunteți un profesionist sau un pasionat de bricolaj, acest articol acoperă tot ceea ce trebuie să știți.
Înțelegerea componentelor turnului schelei
Un turn de schele este format din piese modulare concepute pentru flexibilitate și stabilitate. Componentele cheie includ:
- Cadre verticale (standarde): oferă suport structural.
- Bretele încrucișate (orizontală/diagonală): asigurați rigiditatea.
- Platforme sau scânduri: Creați suprafețe de lucru.
- Gardele de gardă și panouri de la picioare: preveniți căderile și obiectele aruncate.
- Plăci de bază sau rotiri: stabilizați turnul sau activați mobilitatea.
- Pinii și încuietori de cuplare: conexiuni securizate între componente.
- Stabilizatori sau outriggers: oferă asistență suplimentară, în special pentru turnurile mai înalte.
- Platforme Trapdoor: Permiteți accesul intern în siguranță între niveluri.
Precauții și reglementări de siguranță
Măsuri de siguranță obligatorie
1. Evaluarea riscurilor: identificați pericolele precum solul neuniform, liniile electrice aeriene și condițiile meteorologice înainte de a începe asamblarea.
2. Personal competent: numai persoanele instruite (de exemplu, certificate PASMA) ar trebui să asambleze turnuri.
3.. Garda de gardă și plăci de la picioare: necesare pe toate platformele de peste 2 metri (Marea Britanie/UE) sau 10 metri (SUA).
4. Limite de încărcare: Nu depășiți niciodată capacitatea de greutate a producătorului.
5. Condiții meteorologice: Evitați asamblarea la vânturi de peste 31 mph (50 km/h) și în timpul furtunilor sau a vremii înghețate.
6. Acces sigur: Utilizați întotdeauna scări interne sau platforme de capcană pentru ascensiune și descendență.
Standarde de reglementare
- Marea Britanie/UE: EN 1004 Conformitate, balustrade la 0,5 m și 1,0 m deasupra platformelor.
-SUA: OSHA 1926 Subpartida L Mandatele unui raport 4: 1 înălțime-bază și balustrade peste 10 metri.
- Australia/NZ: AS/NZS 1576 necesită calcule de încărcare a vântului și legături pentru turnuri care depășesc lățimea bazei de 3x.
Instrumente și materiale necesare
- Cadre și bretele de eșafod
- Platforme cu capcane (pentru acces sigur)
- Plăci de bază, rotiri sau picioare reglabile
- Nivelul spiritului și banda de măsurare
- Pinii de cuplare, mecanisme de blocare și stabilizatori
- PPE: pălărie tare, mănuși, încălțăminte fără alunecare, ham de siguranță
- Sistem de etichetare pentru starea de inspecție
- Manual de asamblare a producătorului
Ghid de asamblare pas cu pas
1. Pregătirea site -ului
- resturi clare și asigurați -vă că terenul este ferm și nivel. Folosiți plăci de bază sau picioare reglabile pe suprafețe inegale.
- Verificați dacă există pericole aeriene, cum ar fi liniile electrice, ramurile copacilor sau tavile joase.
- Marcați amprenta turnului și asigurați -vă o curățare adecvată în jurul zonei de lucru.

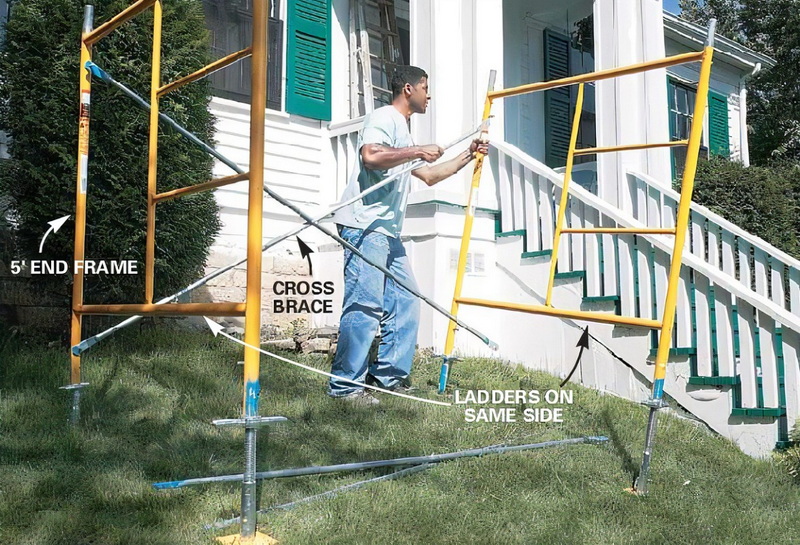

2. asamblați baza
- Atașați rotile la cadre verticale pentru turnuri mobile sau plăci de bază pentru configurații fixe. Blocați rotile înainte de a continua.
- Poziționați cadrele de bază paralele la distanța corectă și conectați -le cu bretele orizontale chiar deasupra treptei de jos.
- Verificați dublu faptul că toți ace de blocare sau cleme sunt complet angajate.
3. Nivelați structura
- Folosiți un nivel de spirit pentru a vă asigura că baza este plumb și nivel. Reglați picioarele sau rotile, după cum este necesar.
- Instalați o bară Diagonal Gooser peste bază pentru o rigiditate suplimentară, dacă este furnizată de producător.
4. Instalați prima platformă
- Puneți o platformă temporară pe cea mai mică treaptă pentru a servi drept zonă de lucru în timpul asamblării.
- Adăugați o platformă Trapdoor la 2 metri pentru acces intern în siguranță.
- Asigurați -vă fiecare platformă cu cârlige sau pini de blocare.
5. Construiți în sus
- stivați cadre suplimentare deasupra bazei, alinându -le cu ace de cuplare.
- Asigurați -vă fiecare nivel cu bretele încrucișate, alternând direcții diagonale pentru o rigiditate maximă.
- Pentru turnuri de peste 4 metri, instalați stabilizatori sau outriggers înainte de a adăuga o înălțime suplimentară.
- Instalați platforme intermediare la fiecare 2 metri pentru acces în siguranță și puncte de odihnă.
6. Instalați balustrade și plăci de la picioare
- Atașați posturile de gardă la ramele de top. Securizează gardă de gardă 0,5 m și 1,0 m deasupra platformei.
- Adăugați șinele medii și plăci de la picioare pentru a preveni căderile și instrumentele abandonate.
- Asigurați -vă că toate balustradele și plăcile de la picioare sunt blocate în loc și îndepliniți cerințele de înălțime de reglementare.

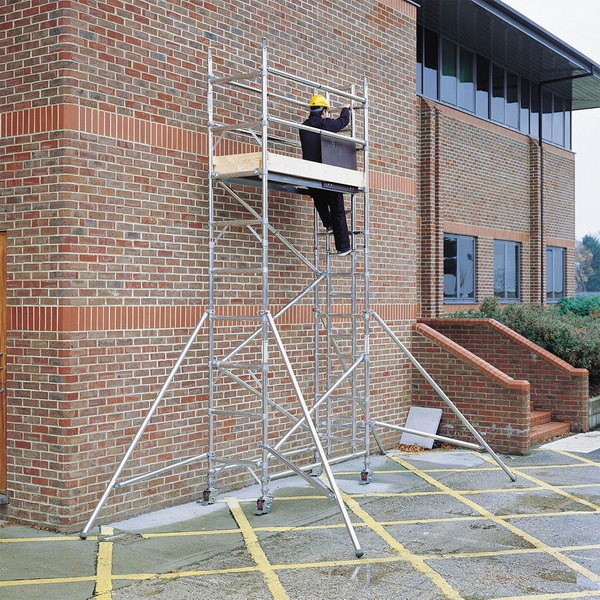

7. Atașați stabilizatori sau outriggers
- potriviți stabilizatori sau outriggers la bază pentru a preveni bascularea, în special pentru turnurile de peste 3 ori lățimea bazei lor sau pe un teren inegal.
- Asigurați -vă că toate stabilizatoarele sunt în contact complet cu solul și blocați corespunzător.
8. Inspecție finală
- Verificați toate conexiunile, bretele și platformele pentru securitate și asamblare adecvată.
- Inspectați turnul pentru plumb și nivel.
- Asigurați -vă că toate caracteristicile de siguranță (balustrade, plăci de la picioare, stabilizatori) sunt în vigoare.
- Etichetați schela ca 'sigur de utilizat ' după verificare și documentați inspecția.
Greșeli comune și depanare
Erori frecvente
- Brățare necorespunzătoare: bretele diagonale lipsă provoacă balansare. Urmați întotdeauna regula 4: 1 înălțime la bază.
- Platforme de suprasolicitare: distribuiți greutatea uniform și evitați stivuirea materialelor.
- Ignorarea vremii: demontați turnurile în timpul furtunilor sau vânturilor mari.
- Utilizarea componentelor deteriorate: înlocuiți imediat orice piese îndoite, crăpate sau corodate.
- Inspecții de sărituri: inspectați întotdeauna înainte de fiecare utilizare și după evenimente adverse.
Sfaturi de depanare
- Turn.
- Componente libere: Strângeți pinii de cuplare și inspectați daune.
- Probleme de acces: Utilizați doar scări interne și platforme Trapdoor pentru ascensiune și coborâre sigură.
- teren instabil: utilizați plăci de bază mai mari sau mutați turnul într -o locație mai fermă.
Întreținere și inspecție
- Verificări zilnice: Verificați balustradele, bretele și securitatea platformei înainte de fiecare utilizare.
- Inspecții săptămânale: cerute de lege în multe regiuni pentru turnurile de pe șantierele de construcții.
- După evenimente adverse: inspectați după vânturi puternice, impacturi sau modificări.
- Documentație: Păstrați înregistrările de inspecție, așa cum este cerut de reglementările locale.
- Curățarea: îndepărtați noroiul, vopseaua sau resturile din componente pentru a preveni alunecarea și asigurarea asamblării corespunzătoare.
- Depozitare: stocați componente într -o locație uscată și sigură pentru a preveni rugina și deteriorarea.
Studiu de caz: Adunarea rezidențială vs.
Proiect rezidențial (pictură cu o singură etaj)
- Înălțime: 4 metri.
- Componente: cadre din aluminiu, rotile mobile, un stabilizator, două platforme.
- Cost: 94,40 GBP/săptămână (Marea Britanie) sau 169 USD/săptămână (SUA).
- Timp de asamblare: 1–2 ore cu două persoane.
Proiect industrial (întreținere din fabrică)
- Înălțime: 12 metri.
- Componente: cadre de oțel, plăci de bază fixe, multiple outriggers, platforme intermediare la fiecare 2 metri.
- Cost: 300 £/săptămână (Marea Britanie) sau 840 USD/săptămână (SUA).
- Ora de asamblare: 4–6 ore cu o echipă antrenată.
Inovații în proiectarea turnului schelei
1. Sisteme modulare: Componentele fără instrumente, codate în culori, reduc timpul de asamblare cu 30%.
2. Senzori inteligenți: monitorizați încărcarea, înclinarea și viteza vântului în timp real, avertizând utilizatorii către condiții nesigure.
3. Materiale hibride: compozitele din aluminiu-GRP oferă siguranță ușoară, necondiționată pentru lucrări electrice.
4. Baze de auto-nivel: Unele turnuri avansate se pot adapta automat la variații minore la sol, crescând siguranța și eficiența.
5. Jurnalele de inspecție digitală: aplicații mobile pentru documentarea inspecțiilor și întreținerii.
Cele mai bune practici pentru utilizarea turnului schelei
- Nu mutați niciodată un turn de schele în timp ce cineva este pe el.
- Nu folosiți cutii, scări sau alte obiecte pe platforme pentru a obține o înălțime suplimentară.
- Păstrați platformele libere de instrumente și materiale inutile pentru a preveni declanșarea.
- Urmați întotdeauna manualul de asamblare al producătorului și reglementările locale.
- Utilizați un sistem de etichetare pentru a indica starea de inspecție (verde pentru sigur, roșu pentru nesigur).
- Asigurați-vă o iluminare adecvată dacă asamblați sau utilizați turnul în condiții de lumină scăzută.
- Demontați sau coborâți turnul în vânturi sau furtuni mari.
- Instruiți toți utilizatorii în proceduri de asamblare, utilizare sigură și de urgență.
Concluzie
Asamblarea unui turn de schele necesită o planificare minuțioasă, respectarea protocoalelor de siguranță și familiaritatea cu reglementările regionale. Urmând ghidul pas cu pas de mai sus, folosind componente certificate și efectuând inspecții periodice, puteți asigura o structură stabilă și sigură pentru muncă la înălțime. Prioritizează orientările producătorului și nu face niciodată compromisuri pentru siguranță-fie pentru o lucrare de vopsea rezidențială sau o revizuire industrială. Asamblarea, întreținerea și utilizarea responsabilă sunt tastele pentru prevenirea accidentelor și asigurarea unei lucrări eficiente și productive.
FAQ
1. Care este înălțimea minimă care necesită balustrade pe un turn de schele?
Gardele sunt obligatorii pentru platforme de peste 2 metri (6,5 metri) în Marea Britanie/UE și 10 metri (3 metri) în SUA.
2. Pot asambla singur un turn de schele?
Nu. Implicați întotdeauna cel puțin două persoane pentru a asigura stabilitatea și siguranța în timpul asamblării.
3. Cum stabilizez un turn de schele în aer liber?
Folosiți stabilizatori sau outriggers și legați turnul de o structură dacă înălțimea depășește 8 metri.
4. Sunt platformele din lemn sigure pentru turnurile de schele?
Nu. Folosiți numai platforme de metal sau fibră de sticlă aprobate de producător pentru a îndeplini calificările de încărcare.
5. Ce instruire este necesară pentru asamblarea schelei?
Certificarea PASMA (Marea Britanie) sau instruirea OSHA (SUA) este obligatorie pentru turnuri de peste 4 metri.
