H Framesställningar är ett av de mest pålitliga, mångsidiga och allmänt använda ställningssystemen i byggbranschen. Dess robusta design, anpassningsförmåga och enkel montering gör det nödvändigt för projekt som sträcker sig från höghus för att överbrygga reparationer och industriellt underhåll. Denna omfattande guide utforskar H Framställningsdetaljer , inklusive dess komponenter, montering, applikationer, säkerhetsstandarder och bästa praxis som stöds av verkliga exempel.
Vad är H -ramställningar?

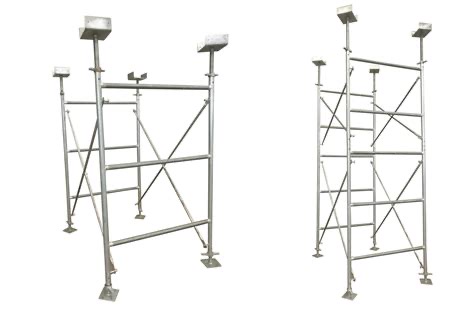

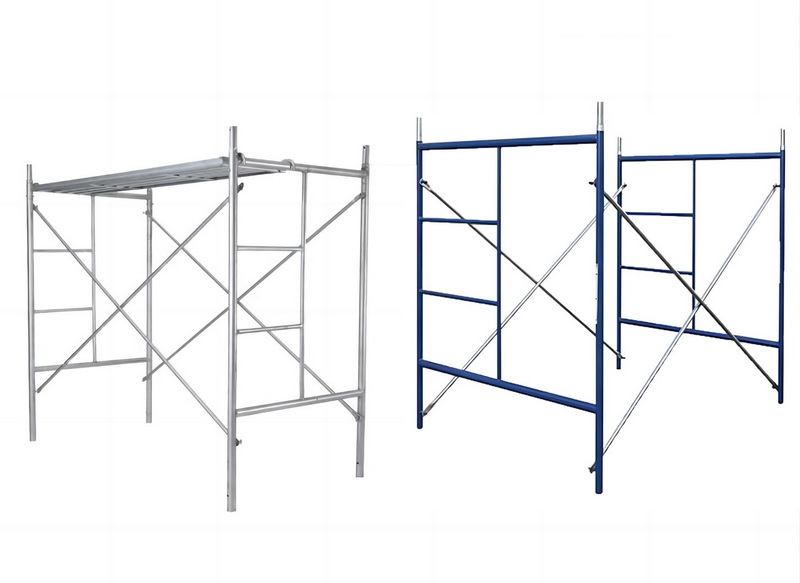

H ramställningar är ett modulärt stödsystem som består av vertikala H-formade ramar, korsstöd och horisontella bokar. Systemet är uppkallat efter sin distinkta 'H ' -form, bildat av två vertikala staplar som förenats av horisontella tvärstång. Denna konfiguration ger exceptionell stabilitet och bärande kapacitet, vilket gör det till ett föredraget val för byggprojekt som kräver säkra, förhöjda arbetsplattformar.
H Framställningsdetaljer: Nyckelkomponenter
Att förstå komponenterna är avgörande för att behärska hamställningsinformation:
- H -ramar: ryggraden i systemet, vilket ger vertikalt stöd och stabilitet.
- Korssnänger: Diagonala kontakter som låser ramar ihop, förhindrar sväng och rörelse.
- Horisontella bokar: Stödbalkar som distribuerar vikt och bildar arbetsplattformen.
- Basplattor: placeras under ramarna för att säkerställa en stabil grund.
- Plattformar (träplankor/metalldäck): gångvägar för arbetare och material.
- Guardrails & Toe Boards: Säkerhetsfunktioner för att förhindra fall och skador.
- Joint Pins & Couplers: Anslut SCAFFOLD -sektioner säkert för modulär expansion.
Framställningsspecifikationer
| Komponent |
Standardstorleksintervall |
Materialfunktion |
H |
| H ram |
1–2 meter hög, 0,76–1,5 m bred |
Stål/aluminium |
Vertikalt stöd |
| Korssnäng |
1,2–2,5 meter längd |
Stål |
Styvhet, förhindrar sväng |
| Bokstäver |
1,2–2,5 meter längd |
Stål |
Distribuera belastning, supportplattformar |
| Plattformar |
Anpassad bredd/längd |
Trä/metall |
Gångväg för arbetare |
| Basplattor |
100–150 mm kvadrat |
Stål |
Stallfot |
| Räcken/brädor |
Beställnings |
Stål/trä |
Fallskydd |
Hur man monterar H ramställningar
Steg-för-steg församlingsprocess
1. Förberedelse av webbplatsen: Se till att marken är nivå och stabil. Placera basplattor för stöd.
2. Installera H -ramar: Placera vertikala ramar upprätt vid det nödvändiga avståndet.
3. Anslut tvärstöd: Fäst diagonala hängslen för att låsa ramar ihop och bilda styva vikar.
4. Lägg till bokar: Säkra horisontella bokar mellan ramar för plattformsstöd.
5. Layplattformar: Placera plankor eller metalldäck över bokar för att skapa en säker gångväg.
6. Installera skyddsräcken och tåskivor: Fäst säkerhetsskenor och kort på alla öppna sidor.
7. Stap på höjd: För flera nivåer, stapla ytterligare ramar och upprepa processen.
8. Inspektion: Kontrollera alla anslutningar, säkerställa stabilitet och verifiera efterlevnaden av säkerhetsstandarder.
H Framställningsdetaljer: Funktioner och fördelar
- Superior Stability: 'H ' -konfigurationen och tvärstödet ger exceptionell styvhet.
- Hög belastningskapacitet: Stöder tunga arbetare, verktyg och material upp till 300 kg/m² eller mer.
- Snabbmontering/demontering: Prefabricerade komponenter låses ihop utan specialverktyg.
- Modulär design: Anpassar sig enkelt till olika höjder och layouter.
- Hållbarhet: tillverkad av galvaniserat stål eller aluminium för korrosionsbeständighet och lång livslängd.
- Säkerhet: Integrerade skyddsräcken, tåbrädor och plattformar som inte är halkfria uppfyller internationella säkerhetsstandarder.
Tillämpningar av H -ramställningar i konstruktionen
H Framesställningar mångsidighet gör det lämpligt för ett brett utbud av bygg- och industriprojekt:
- Höghusbyggnad: Ger säker tillgång för arbetare på flera höjder, stöder fasadarbete, fönsterinstallation och gips.
-Bridge Construction & Reparations: Aktiverar tillgång till svåra att nå avsnitt, stöder tunga belastningar under underhåll.
- Industrianläggningar: Används för utrustningens installation, underhåll och reparationer i raffinaderier, fabriker och kraftverk.
- Exteriörrenoveringar: Idealisk för målning, beklädnad, isolering och fönsterbyte på höga strukturer.
- Infrastrukturprojekt: Stöder arbete med tunnlar, viadukter, vattenkraftverk och tunnelbanestationer.
- Händelsescenesättning: Tillfälliga plattformar för evenemang, skyltar och belysningsinstallationer.
H Framställningsdetaljer: Tekniska och säkerhetsstandarder
Tekniska specifikationer
- Ramhöjder: vanligtvis 1–2 meter per enhet; Stapelbar till 12 meter eller mer.
- Bredd mellan ramar: Vanligtvis 0,76–1,5 meter.
- Lastkapacitet: Upp till 6KN per ben, beroende på konfiguration och tillverkare.
- Material: Högklassig stål (S235/S355), aluminium för lättare applikationer.
-Korrosionsbeständighet: Målad, pulverbelagd eller varm-dip galvaniserade ytor.
Säkerhetsstandarder
- Överensstämmelse: uppfyller EN 12810/12811, OSHA, ANSI och andra internationella standarder.
- Skyddsräcken och tåbrädor: krävs på alla öppna sidor över 2 meter.
- Basstabilitet: Användning av basplattor och justerbara uttag för ojämn mark.
- Regelbundna inspektioner: Obligatoriska kontroller före varje användning och efter biverkningar.
- Arbetstagarutbildning: Personal måste utbildas i förfaranden för montering, användning och nödsituationer.
Bästa praxis och vanliga misstag
Bästa praxis
- Följ alltid tillverkarens riktlinjer för montering och användning.
- Utför dagliga inspektioner för slitage, skador eller lösa anslutningar.
- Träna alla arbetare i byggnadsställningar och fallskydd.
- Använd personlig skyddsutrustning (PPE): hjälmar, sele, icke-halkskor.
- Monitor Load Distribution-aldrig överskridit rankad kapacitet.
Vanliga misstag att undvika
- ofullständig eller felaktig montering
- ignorerar viktgränser och överbelastning
- Hoppa över regelbundna inspektioner
- Försumma fallskyddsåtgärder
- placera ställningar på instabil eller ojämn mark
H Framställningar i aktion: Fallstudier
Fallstudie 1: Högt bostadsbyggande
Ett 20 våningar bostadstorn i Mumbai använde H ramställningar för fasadbeklädnad och målning. Det modulära systemet möjliggjorde snabb montering och justering när byggnaden steg, vilket möjliggjorde säkert, effektivt arbete på alla nivåer.
Fallstudie 2: Bridge Repair Project
Under en stor bridge -renovering valde ingenjörer H ramställningar för sin höga belastningskapacitet och förmåga att anpassa sig till ojämna ytor. Systemets stabilitet och enkel rörelse mellan sektioner minskade driftstopp och förbättrad arbetaresäkerhet.
Fallstudie 3: Underhåll av industriell anläggning
En raffinaderiavstängning krävde snabb åtkomst till flera utrustningsnivåer. H Framställningar distribuerades för sin snabba installation och rekonfiguration, minimerar operativa förseningar och säkerställde att strikta säkerhetsprotokoll överensstämmer.
Avancerade tekniker för specialiserade projekt
Sluttande eller ojämn terräng
H ramställningar kan anpassas för utmanande terrängar med justerbara basplattor och skruvuttag. Till exempel, i brokonstruktion över vatten eller kuperade områden, säkerställer dessa justeringar en nivåplattform trots ojämn mark.
Böjda strukturer
Medan H-ramställningar i sig är linjär, kan den kombineras med flexibla komponenter som svängbara kopplingar eller rör-och-klämsystem för att rymma böjda arkitektoniska mönster, såsom kupoler eller välvda fasader.
Integration med andra system
För hybridprojekt kan H -ramställningar kopplas ihop med upphängda plattformar eller utskjutna sektioner för att komma åt överhäng eller områden med begränsat markutrymme.
H Framställningsdetaljer: Underhåll och livslängd
- Regelbunden rengöring: Ta bort skräp och smuts efter varje användning.
- Korrosionsskydd: Kontrollera för rost, ommålning eller galvanisera vid behov.
- Komponentersättning: Byt ut böjda, spruckna eller slitna delar omedelbart.
- Lagring: Förvara ramar och hängslen i torra, säkra områden för att förlänga livslängden.
Innovationer i H -ramställningar
Smart byggnadsställning
IoT-aktiverade sensorer integreras nu i H-ramställningar för att övervaka belastningsfördelning, miljöförhållanden och strukturell integritet i realtid. Denna teknik varnar arbetare till potentiella problem, till exempel överbelastning eller instabilitet, innan de blir faror.
Lätta material
Avancerade aluminiumlegeringar och kompositmaterial minskar vikten av H -ramar utan att kompromissa med styrka, vilket gör transport och montering snabbare och säkrare.
Miljövänliga mönster
Tillverkarna använder hållbara metoder, till exempel att använda återvunnet stål och icke-toxiska beläggningar, för att minimera miljöpåverkan av byggnadsställningar och bortskaffande.
Slutsats
H Framesställningar är en hörnsten i modern konstruktion som erbjuder oöverträffad stabilitet, anpassningsförmåga och säkerhet för en mängd olika projekt. Dess modulära design, hög belastningskapacitet och efterlevnad av internationella standarder gör det till en go-to-lösning för entreprenörer över hela världen. Genom att förstå H Frames ställningsdetaljer, efter bästa praxis och prioritera säkerhet, kan konstruktionsteam maximera produktiviteten och minimera riskerna på alla arbetsplatser. När tekniken utvecklas kommer innovationer som Smart Monitoring och miljövänliga material ytterligare att förbättra dess roll i hållbar och effektiv konstruktion.
Vanliga frågor
1. Vad är den maximala höjden för H -ramställningar i konstruktionen?
H ramställningar kan vanligtvis staplas säkert till höjder som överstiger 12 meter (cirka 40 fot), förutsatt att stabilitet, belastningsgränser och säkerhetsregler följs strikt.
2. Hur ofta ska H -ramställningar inspekteras?
Byggnadsställningar bör inspekteras före varje användning, efter hårt väder och med regelbundna intervall under utökade projekt. Eventuella skadade eller slitna komponenter måste bytas ut omedelbart.
3. Kan H Frame -ställning anpassas för specialprojekt?
Ja, H -ramställningar kan skräddarsys i höjd, bredd och plattformskonfiguration för att passa unika konstruktionskrav. Anpassade tillbehör som trappor, stegar och justerbara uttag finns också tillgängliga.
4. Vilka är de vanligaste säkerhetsfelen med H -ramställningar?
Typiska misstag inkluderar felaktig montering, överbelastning, försummelse av inspektioner och att inte använda fallskydd. Utbildning och efterlevnad av riktlinjer är avgörande för att undvika dessa faror.
5. Är H -ramställningar lämplig för både inomhus- och utomhusbruk?
Absolut. H Framesställningarnas modulära design och korrosionsbeständiga material gör det idealiskt för både inre och yttre konstruktions-, underhålls- och renoveringsprojekt.
