Cuplock -telineiden rakennusteollisuudessa on laajalti käytetty modulaarinen telinejärjestelmä, joka tunnetaan laatustandardien tehokkuudesta, monipuolisuudesta ja noudattamisesta. Tässä artikkelissa tutkitaan teollisuutta Cuplock -telineiden eritelmien standardit tarjoavat kattavan yleiskuvan sen komponenteista, mittoista, materiaaleista ja turvallisuusvaatimuksista.
Cuplock -telineen komponentit
Cuplock -telinejärjestelmä koostuu useista avainkomponenteista, jotka toimivat yhdessä luomaan vakaan ja mukautuvan rakenteen:
1. Pystysuorat standardit

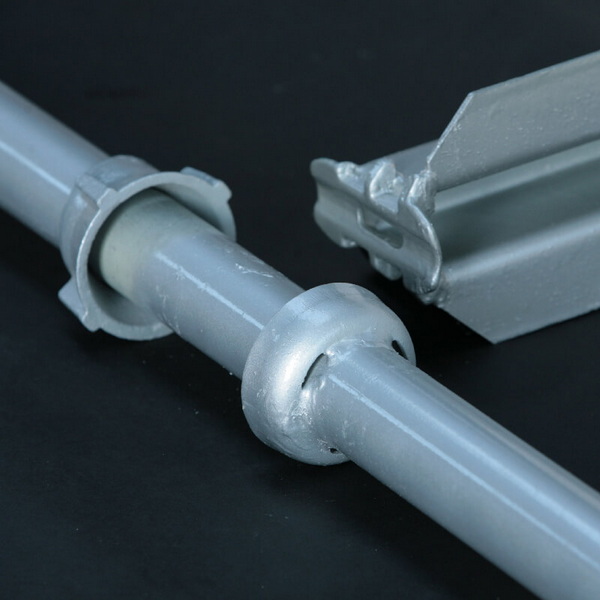

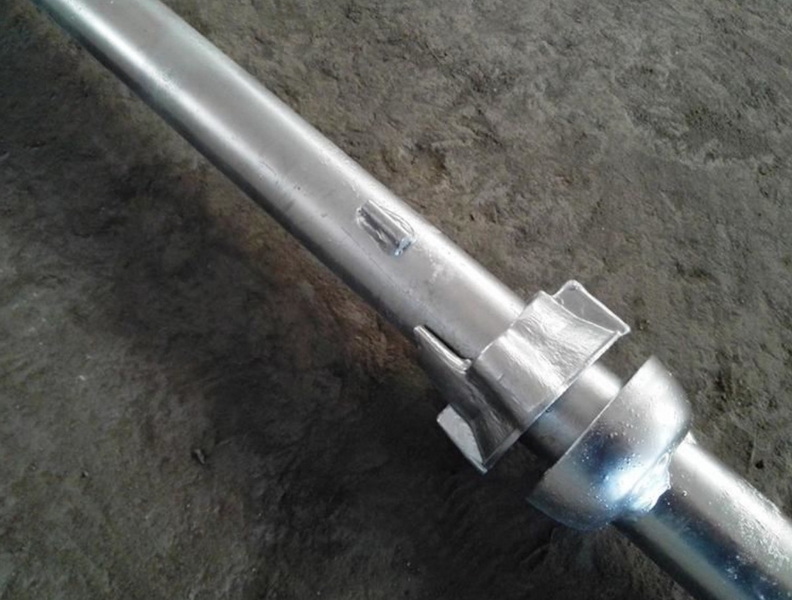

Pystysuuntaiset standardit, jotka tunnetaan myös nimellä pystysuorat tai pylväät, ovat Cuplock-järjestelmän tärkeimmät kuormitusta kantavat elementit. Ne on tyypillisesti valmistettu teräsputkista, joiden ulkoreunanhalkaisija on 48,3 mm ja seinämän paksuus 3,2 mm tai 4,0 mm [1] [3]. Standardeissa on hitsatut kuppiivelet säännöllisin väliajoin, yleensä joka 500 mm, jotka mahdollistavat vaakasuorien ja diagonaalisten jäsenten kiinnittymisen [5].
Vaakakirjat yhdistävät pystysuuntaiset standardit ja tarjoavat sivuttaista tukea. Ne on suunniteltu lukitsemaan standardien kuppiivelten luomalla turvallisen yhteyden ilman lisäkiinnikkeitä [5].
3. diagonaaliset housunkannattimet
Lisää stabiilisuutta telineiden rakenteeseen diagonaaliset housut tai transomit kytkemällä pystysuuntaiset standardit vinoisesti. Nämä komponentit auttavat levittämään kuormia ja estävät telineen heiluttamisen tai kiertymisen [5].
4. Pohjalevyt ja säädettävä tunkki
Pystysuuntaisten standardien pohjassa käytetään peruslevyjä ja säädettäviä tunkkeja vakaan perustan tarjoamiseksi ja epätasaisten pintojen tasoittamisen sallimiseksi [3].
5. Teräs- tai puulaudat
Plankit asetetaan vaakasuorien pääkirjojen päälle luomaan rakennusalan työntekijöille toimivia alustoja [5].
Teollisuusstandardit Cuplock -telineiden eritelmille
Aineelliset tekniset tiedot
Cuplock-telineiden standardivaatimukset vaativat korkealaatuisen teräksen käytön kaikille komponenteille. Käytetyn teräksen satolujuus on tyypillisesti vähintään 235 N/mm² joidenkin valmistajien tarjoamisen korkealaatuisen teräksen, jonka saantolujuus on 355 N/mm² [1].
Ulottuvuusstandardit
1. Pystysuorat standardit:
- Ulompi halkaisija: 48,3 mm
- Seinämän paksuus: 3,2 mm tai 4,0 mm
- Kupin nivelvälit: 500 mm [1] [3]

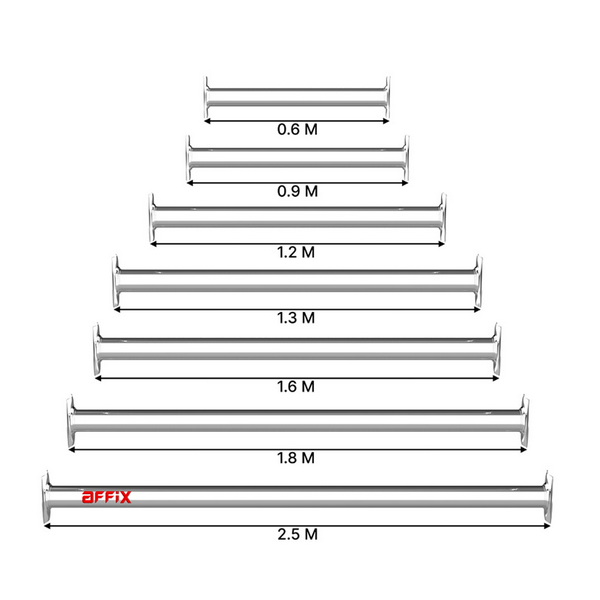

14. Vaakakirjat ja diagonaaliset housunkannattimet:
- Ulompi halkaisija: 48,3 mm
- Seinämän paksuus: 3,2 mm [3]
3. Päälevyt:
- Tyypillisesti 150 mm x 150 mm neliölevyjä, joiden paksuus on 5 mm [3]
Lastauskapasiteettistandardit
Cuplock -telineiden komponenttien kuormituskapasiteetti on ratkaisevan tärkeä rakennusturvallisuuden varmistamiseksi. Tässä on joitain tyypillisiä kuormakapasiteetteja teollisuuden standardien perusteella:
1. Pystysuorat standardit:
- Ultimate kuorma: vaihtelee korkeuden ja kokoonpanon mukaan
- Turvatekijä: 3: 1 [3]
14. vaakakirjat:
- Lopullinen kuorma: 21-48 kN (pituudesta riippuen)
- Turvatekijä: 3: 1 [3]
Cuplock -telineiden on noudatettava erilaisia turvallisuusstandardeja, mukaan lukien:
1. EN 12810: Euroopan standardi esivalmistettujen telinejärjestelmien kanssa [3]
2. BS 1139: Brittiläinen metalli telineiden standardi [1]
3. OSHA: n määräykset: Yhdysvaltain työturvallisuus- ja työterveyshallinnon ohjeet telineiden turvallisuudelle
Nämä standardit kattavat näkökohdat, kuten materiaalin laatu, kuormituskyky, stabiilisuus ja pudotussuojausvaatimukset.
Kokoontumis- ja erektiostandardit
Cuplock -telineiden asianmukainen kokoonpano on kriittinen turvallisuuden ja vakauden varmistamiseksi. Seuraavissa vaiheissa hahmotellaan vakiomenettely Cuplock -telineiden pystyttämiseksi:
Kello 1. Aseta pohjalevyt vaadituissa asennoissa
2. Asenna pystysuuntaiset standardit pohjalevyille
3. Yhdistä vaakasuorat pääkirjat standardien välillä
4. Käytä henkitasoa varmistaaksesi pääkirjojen tasot
5. Säädä perustiedot tason ensimmäisen kerroksen saavuttamiseksi
6. Tarkista lahtien neliö
7. Lukko -pääkirjat huippukuppien avulla
8. Asenna teräs- tai puulalli työalustojen muodostamiseksi
9. Jatka rakentamista ylöspäin lisäämällä lisästandardeja, pääkirjaa ja housunkannattimia tarpeen mukaan [3]
Korkeusrajoitukset ja ankkurointivaatimukset
Teollisuusstandardit määrittelevät enimmäiskorkeudet erityyppisille Cuplock -telineiden kokoonpanoille:
- Yksi (putlog) telineet: 24m
- Kaksinkertainen teline: 50m
- Canilever -telineet: 20m
- Täysi kehystysteline: 30m [3]
Näiden korkeuksien ylittämiseksi vaaditaan ammattimainen suunnittelu ja turvallisuuslaskelmat. Lisäksi Cuplock -telineet on ankkuroitava kiinteisiin rakenteisiin, jotka käyttävät ankkuriputkia ja silmäpultteja, kun korkeus ylittää 40 metriä [3].
Laadunvarmistus ja testaus
Alan standardien noudattamisen varmistamiseksi Cuplock -telineen komponentit suoritetaan tiukasti:
1. Materiaalitestaus: Teräsraaka -aineet testataan BS1139 -standardin mukaisesti [1]
2
3. Kuormituskapasiteetti: Komponentit testataan lopullisen kuormituksen ja turvallisuustekijöiden määrittämiseksi [3]
Cuplock -telineiden säännöllinen ylläpito ja tarkastus ovat välttämättömiä jatkuvan turvallisuuden ja teollisuusstandardien noudattamisen varmistamiseksi. Tärkeimpiä näkökohtia ovat:
1. Visualitarkastus ennen kutakin käyttöä
2. Pätevän henkilöstön määräajoin perusteelliset tutkimukset
3. Vaurioituneiden tai kuluneiden komponenttien korvaaminen
4. Teline -elementtien asianmukainen puhdistus ja varastointi
Cuplock -telineiden edut
Cuplock -telinejärjestelmä tarjoaa useita etuja, jotka vaikuttavat sen laajaan käyttöön:
1. Helppo kokoonpano ja purkaminen: Ainutlaatuinen kuppisolmunpiste mahdollistaa nopeat ja turvalliset yhteydet [7]
2. monipuolisuus: Soveltuu erilaisiin sovelluksiin, mukaan lukien yleinen pääsy, tukirakenteet ja erikoistuneet kokoonpanot [5]
3. Korkea kuormituskyky: Suunniteltu tukemaan raskaita kuormia turvallisesti [3]
4. Kustannustehokas: Vähentää työvoimakustannuksia ja kokoontumisaikaa [7]
5. Turvallisuusstandardien noudattaminen: täyttää tai ylittää teollisuuden turvallisuusvaatimukset [3]
Johtopäätös
Cuplock -telineiden standardivaatimukset on suunniteltu varmistamaan rakennushankkeiden turvallisuus, tehokkuus ja luotettavuus. CUPLOCK -telineiden tarjonnan noudattamalla materiaalien, mittojen, kuormituskapasiteettien ja kokoonpanomenettelyjen standardeja tarjoaa monipuolisen ja vankan ratkaisun väliaikaisille työalustoille ja tukirakenteille. Kun rakennusteollisuus kehittyy edelleen, nämä standardit todennäköisesti tarkennetaan ja päivitetään vastaamaan uusia haasteita ja turvallisuusvaatimuksia.
Faq
1. Mikä on Cuplock -telineiden suurin turvallinen työkuorma?
Cuplock -telineiden suurin turvallinen työkuorma vaihtelee kokoonpanon ja komponenttien eritelmien mukaan. Tyypillisesti pystysuuntaiset standardit voivat tukea kuormia, jotka vaihtelevat välillä 35 - 58 kN, kun taas vaakasuorien pääkirjojen turvallinen työkuorma on 7-16 kN pituudesta riippuen [3]. Ota aina yhteyttä valmistajan eritelmiin ja suorita asianmukaiset kuormituslaskelmat erityiselle asennuksellesi.
2. Kuinka usein Cuplock -telineitä on tarkastettava?
Cuplock -telineet on tarkistettava visuaalisesti ennen kutakin käyttöä. Lisäksi pätevän henkilön perusteellinen tutkimus olisi suoritettava säännöllisin väliajoin, tyypillisesti joka seitsemän päivän välein tai merkittävien muutosten tai äärimmäisten sääolosuhteiden jälkeen. Jotkut lainkäyttöalueet saattavat vaatia useampia tarkastuksia, joten on välttämätöntä tarkistaa paikalliset määräykset.
3. Voiko Cuplock -telineitä käyttää pyöreisiin rakenteisiin?
Kyllä, Cuplock -telineitä voidaan mukauttaa käytettäväksi pyöreissä rakenteissa. Järjestelmän monipuolisuus mahdollistaa kaarevien kokoonpanojen luomisen käyttämällä lyhyempiä pääkirjapituuksia ja säätämällä kulmia standardien välillä. Erityistä suunnittelua ja lisäkomponentteja voidaan kuitenkin tarvita vakauden ja asianmukaisen istuvuuden varmistamiseksi.
4. Mikä on Cuplock -telineen komponenttien elinikä?
Cuplock -telineiden elinkaari riippuu useista tekijöistä, mukaan lukien käyttötaajuus, huolto- ja säilytysolosuhteet. Asianmukaisella hoidolla ja säännöllisillä tarkastuksilla korkealaatuiset Cuplock-telineet voivat kestää monien vuosien ajan. On kuitenkin tärkeää korvata kaikki vaurioituneet tai liian kuluneet komponentit heti turvallisuusstandardien ylläpitämiseksi.
5. Onko Cuplock -telineiden käyttämiselle säärajoituksia?
Vaikka Cuplock -telineet on suunniteltu kestämään erilaisia sääolosuhteita, äärimmäinen sää voi aiheuttaa turvallisuusriskejä. Suuret tuulet, voimakkaat sateet tai jäiset olosuhteet voivat vaatia lisävarusteita tai telineen väliaikaista purkamista. Noudata aina paikallisia säädöksiä ja valmistajan suuntaviivoja, jotka koskevat sään rajoituksia ja suorita riskinarviointeja ennen kuin työskentelet telineiden parissa haitallisissa olosuhteissa.
